HC32F460 SPI寄存器发送+DMA发送
2025-10-06
软件学习笔记
00
DMAHC32SPI

目录

SPI寄存器发送
DMA发送
官方配置
我的配置

项目里面要使用一个SPI接口的LCD屏幕，所以研究了一下HC32F460的SPI寄存器发送，以及如何配合DMA发送大量数据。

SPI寄存器发送

在官方的SPI单主机发送例程中，使用的函数是SPI_Trans():

c
int32_t SPI_Trans(CM_SPI_TypeDef *SPIx, const void *pvTxBuf, uint32_t u32TxLen, uint32_t u32Timeout)
{
    uint32_t u32Flags;
    int32_t i32Ret = LL_ERR_INVD_PARAM;

    if ((pvTxBuf != NULL) && (u32TxLen != 0U)) {
        u32Flags = READ_REG32_BIT(SPIx->CR1, SPI_CR1_TXMDS);
        if (u32Flags == SPI_SEND_ONLY) {
            /* Transmit data in send only mode. */
            i32Ret = SPI_Tx(SPIx, pvTxBuf, u32TxLen, u32Timeout);
        } else {
            /* Transmit data in full duplex mode. */
            i32Ret = SPI_TxRx(SPIx, pvTxBuf, NULL, u32TxLen, u32Timeout);
        }
    }
    return i32Ret;
}

实际发送调用的是SPI_Tx()这个函数，定义如下：

c
static int32_t SPI_Tx(CM_SPI_TypeDef *SPIx, const void *pvTxBuf, uint32_t u32Len, uint32_t u32Timeout)
{
    __IO uint32_t u32TxCnt = 0U;
    uint32_t u32BitSize;
    int32_t i32Ret = LL_OK;
    __IO uint32_t u32FrameCnt;
    uint32_t u32FrameNum = READ_REG32_BIT(SPIx->CFG1, SPI_CFG1_FTHLV) + 1UL;
    DDL_ASSERT(0UL == (u32Len % u32FrameNum));

    /* Get data bit size, SPI_DATA_SIZE_4BIT ~ SPI_DATA_SIZE_32BIT */
    u32BitSize = READ_REG32_BIT(SPIx->CFG2, SPI_CFG2_DSIZE);
    while (u32TxCnt < u32Len) {
        u32FrameCnt = 0UL;
        while (u32FrameCnt < u32FrameNum) {
            if (u32BitSize <= SPI_DATA_SIZE_8BIT) {
                /* SPI_DATA_SIZE_4BIT ~ SPI_DATA_SIZE_8BIT */
                WRITE_REG32(SPIx->DR, ((const uint8_t *)pvTxBuf)[u32TxCnt]);
            } else if (u32BitSize <= SPI_DATA_SIZE_16BIT) {
                /* SPI_DATA_SIZE_9BIT ~ SPI_DATA_SIZE_16BIT */
                WRITE_REG32(SPIx->DR, ((const uint16_t *)pvTxBuf)[u32TxCnt]);
            } else {
                /* SPI_DATA_SIZE_20BIT ~ SPI_DATA_SIZE_32BIT */
                WRITE_REG32(SPIx->DR, ((const uint32_t *)pvTxBuf)[u32TxCnt]);
            }
            u32FrameCnt++;
            u32TxCnt++;
        }
        /* Wait TX buffer empty. */
        i32Ret = SPI_WaitStatus(SPIx, SPI_FLAG_TX_BUF_EMPTY, SPI_FLAG_TX_BUF_EMPTY, u32Timeout);
        if (i32Ret != LL_OK) {
            break;
        }
    }

    if ((SPI_MASTER == READ_REG32_BIT(SPIx->CR1, SPI_CR1_MSTR)) && (i32Ret == LL_OK)) {
        i32Ret = SPI_WaitStatus(SPIx, SPI_FLAG_IDLE, 0UL, u32Timeout);
    }

    return i32Ret;
}

其中最核心的操作就是：

  1. 判断发送的次数：
c
uint32_t u32FrameNum = READ_REG32_BIT(SPIx->CFG1, SPI_CFG1_FTHLV) + 1UL;
DDL_ASSERT(0UL == (u32Len % u32FrameNum));
  1. 根据帧长，往数据寄存器DR中写数据：
c
if (u32BitSize <= SPI_DATA_SIZE_8BIT) {
    /* SPI_DATA_SIZE_4BIT ~ SPI_DATA_SIZE_8BIT */
    WRITE_REG32(SPIx->DR, ((const uint8_t *)pvTxBuf)[u32TxCnt]);
} else if (u32BitSize <= SPI_DATA_SIZE_16BIT) {
    /* SPI_DATA_SIZE_9BIT ~ SPI_DATA_SIZE_16BIT */
    WRITE_REG32(SPIx->DR, ((const uint16_t *)pvTxBuf)[u32TxCnt]);
} else {
    /* SPI_DATA_SIZE_20BIT ~ SPI_DATA_SIZE_32BIT */
    WRITE_REG32(SPIx->DR, ((const uint32_t *)pvTxBuf)[u32TxCnt]);
}
  1. 等待发送缓冲区为空后继续发送：
c
/* Wait TX buffer empty. */
i32Ret = SPI_WaitStatus(SPIx, SPI_FLAG_TX_BUF_EMPTY, SPI_FLAG_TX_BUF_EMPTY, u32Timeout);
  1. 等待SPI总线空闲后退出函数：
c
if ((SPI_MASTER == READ_REG32_BIT(SPIx->CR1, SPI_CR1_MSTR)) && (i32Ret == LL_OK)) {
    i32Ret = SPI_WaitStatus(SPIx, SPI_FLAG_IDLE, 0UL, u32Timeout);
}

因为我这里只需单字节发送，所以只需要如下代码：

c
CM_SPIx->DR = Data;
while ((CM_SPIx->SR & SPI_SR_TDEF) == 0);
while ((CM_SPIx->SR & SPI_SR_IDLNF) == 1);

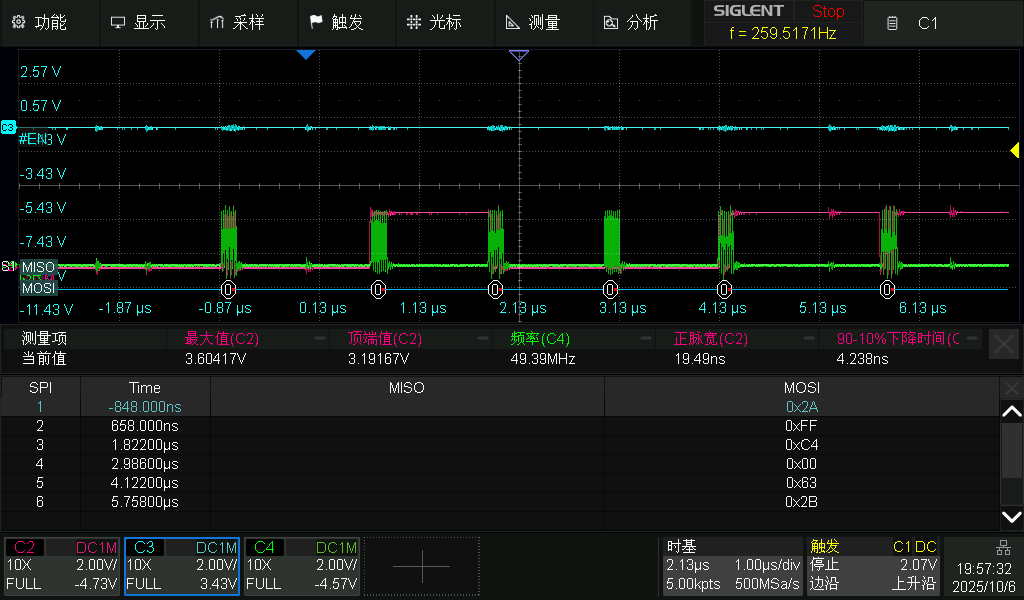

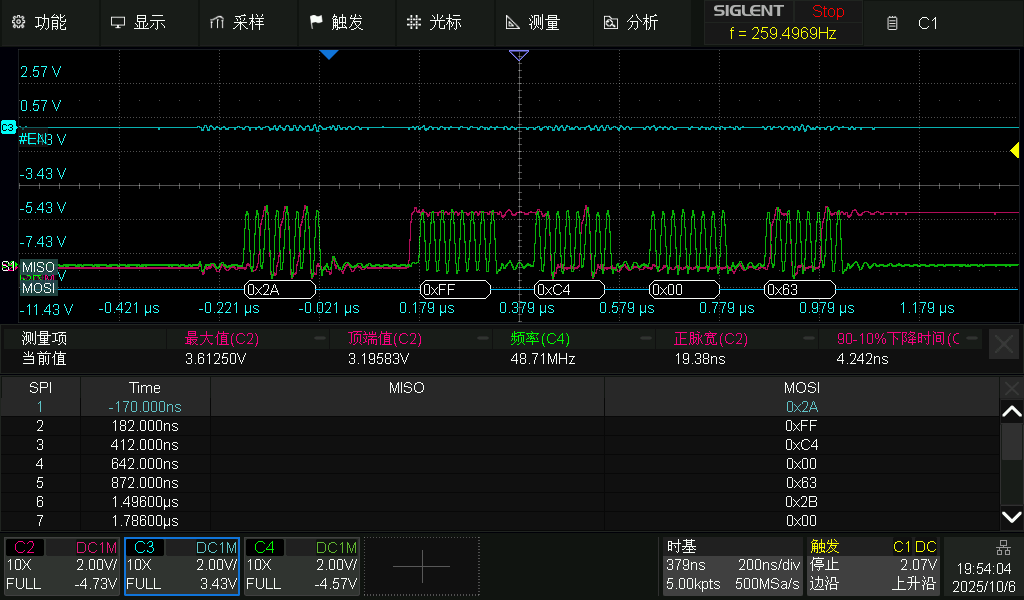

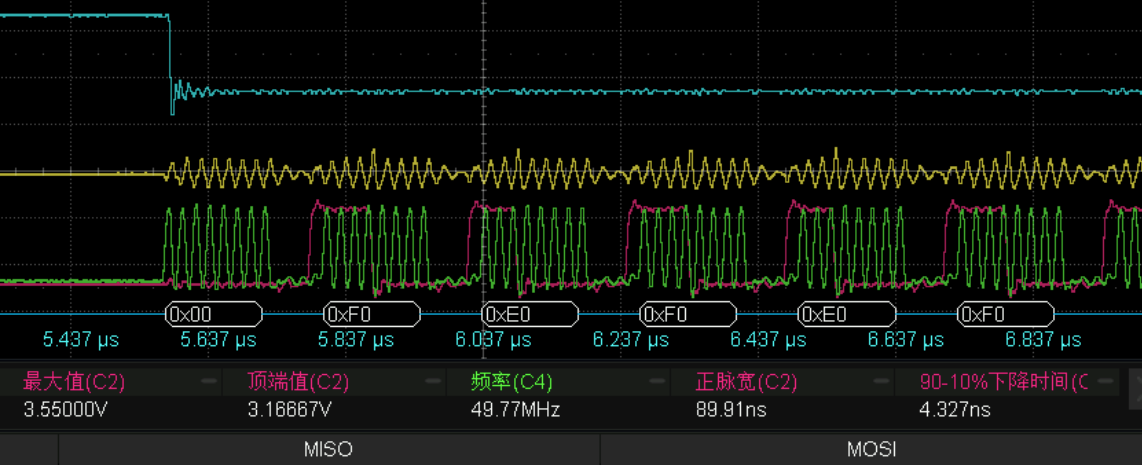

发数据看看效果： 比起库函数发送来说快了不少：

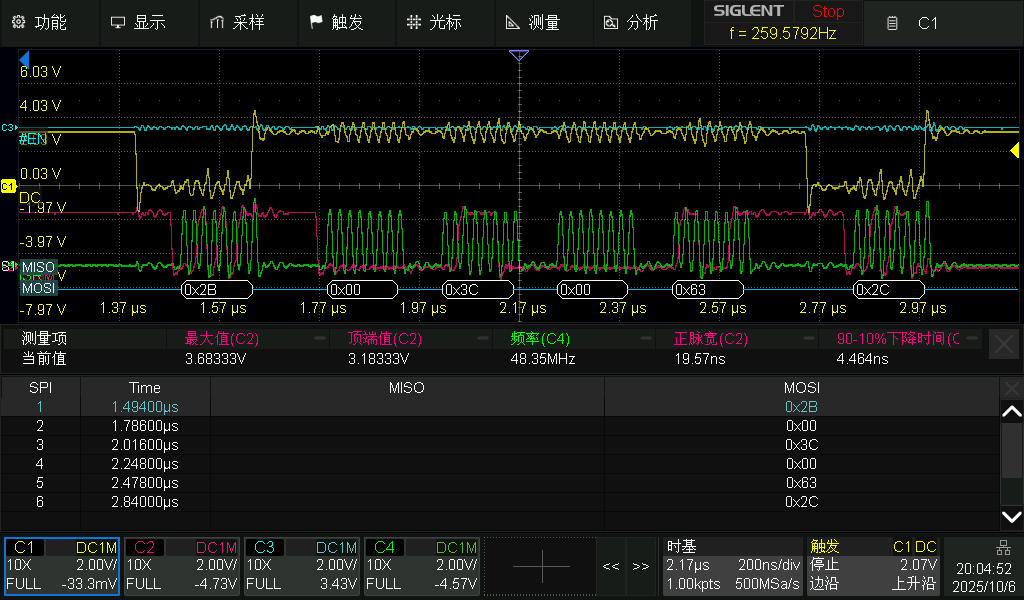

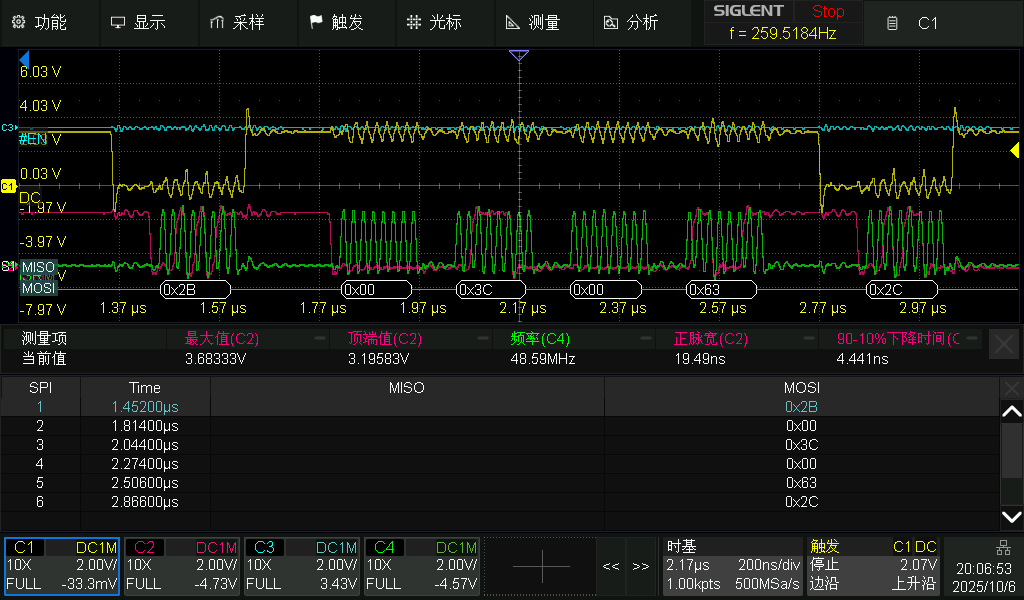

如果说在发送完数据之后有片选(CS)，或者数据(DC)之类引脚的拉高拉低，最好在GPIO操作之前加入几个__NOP();(无操作指令)，避免GPIO提前翻转。如下图的黄色波形(DC引脚)，在0x2B和0x2C指令未完全发送之前就已经翻转： 加入__NOP();即可解决：

c
// 向显示屏发送命令的程序

__inline static void GC9D01_SendCmd(uint8_t Cmd){

    // pin DC LOW
    LCD_DC_LOW;

    CM_SPI3->DR = Cmd;
    while ((CM_SPI3->SR & SPI_SR_TDEF) == 0);
    while ((CM_SPI3->SR & SPI_SR_IDLNF) == 1);
    // 寄存器操作太快，使用空操作调整时序
    __NOP();
    __NOP();
    __NOP();
    __NOP();
    __NOP();
    __NOP();

    // pin DC HIGH
    LCD_DC_HIGH;
}

DMA发送

官方配置

同样翻看官方例程spi_dma，关键代码如下：
配置DMA源地址，目的地址，完成中断并初始化

c
    /* DMA configuration */
    FCG_Fcg0PeriphClockCmd(DMA_CLK, ENABLE);
    (void)DMA_StructInit(&stcDmaInit);
    stcDmaInit.u32BlockSize  = 1UL;
    stcDmaInit.u32TransCount = EXAMPLE_SPI_BUF_LEN;
    stcDmaInit.u32DataWidth  = DMA_DATAWIDTH_8BIT;
    /* Configure TX */
    stcDmaInit.u32SrcAddrInc  = DMA_SRC_ADDR_INC;
    stcDmaInit.u32DestAddrInc = DMA_DEST_ADDR_FIX;
    stcDmaInit.u32SrcAddr     = (uint32_t)(&u8TxBuf[0]);
    stcDmaInit.u32DestAddr    = (uint32_t)(&SPI_UNIT->DR);
    if (LL_OK != DMA_Init(DMA_UNIT, DMA_TX_CH, &stcDmaInit)) {
        for (;;) {
        }
    }
    AOS_SetTriggerEventSrc(DMA_TX_TRIG_CH, SPI_TX_EVT_SRC);
    /* Configure RX */
    stcDmaInit.u32IntEn       = DMA_INT_ENABLE;
    stcDmaInit.u32SrcAddrInc  = DMA_SRC_ADDR_FIX;
    stcDmaInit.u32DestAddrInc = DMA_DEST_ADDR_INC;
    stcDmaInit.u32SrcAddr     = (uint32_t)(&SPI_UNIT->DR);
    stcDmaInit.u32DestAddr    = (uint32_t)(&u8RxBuf[0]);
    if (LL_OK != DMA_Init(DMA_UNIT, DMA_RX_CH, &stcDmaInit)) {
        for (;;) {
        }
    }
    AOS_SetTriggerEventSrc(DMA_RX_TRIG_CH, SPI_RX_EVT_SRC);

    /* DMA receive NVIC configure */
    stcIrqSignConfig.enIntSrc    = DMA_RX_INT_SRC;
    stcIrqSignConfig.enIRQn      = DMA_RX_IRQ_NUM;
    stcIrqSignConfig.pfnCallback = &DMA_TransCompleteCallback;
    (void)INTC_IrqSignIn(&stcIrqSignConfig);
    NVIC_ClearPendingIRQ(stcIrqSignConfig.enIRQn);
    NVIC_SetPriority(stcIrqSignConfig.enIRQn, DDL_IRQ_PRIO_DEFAULT);
    NVIC_EnableIRQ(stcIrqSignConfig.enIRQn);

    /* Enable DMA and channel */
    DMA_Cmd(DMA_UNIT, ENABLE);
    DMA_ChCmd(DMA_UNIT, DMA_TX_CH, ENABLE);
    DMA_ChCmd(DMA_UNIT, DMA_RX_CH, ENABLE);
}

/**
 * @brief  SPI configure.
 * @param  None
 * @retval None
 */

循环中调用：

c
    DMA_ReloadConfig();
    /* Enable SPI */
    SPI_Cmd(SPI_UNIT, ENABLE);
    /* Waiting for completion of reception */
    while (RESET == enRxCompleteFlag) {
    }
    /* Disable SPI */
    SPI_Cmd(SPI_UNIT, DISABLE);

DMA_ReloadConfig()函数

c
static void DMA_ReloadConfig(void)
{
    DMA_SetSrcAddr(DMA_UNIT, DMA_TX_CH, (uint32_t)(&u8TxBuf[0]));
    DMA_SetTransCount(DMA_UNIT, DMA_TX_CH, EXAMPLE_SPI_BUF_LEN);
    DMA_SetDestAddr(DMA_UNIT, DMA_RX_CH, (uint32_t)(&u8RxBuf[0]));
    DMA_SetTransCount(DMA_UNIT, DMA_RX_CH, EXAMPLE_SPI_BUF_LEN);
    /* Enable DMA channel */
    DMA_ChCmd(DMA_UNIT, DMA_TX_CH, ENABLE);
    DMA_ChCmd(DMA_UNIT, DMA_RX_CH, ENABLE);
}

完成中断函数：

c
static void DMA_TransCompleteCallback(void)
{
    enRxCompleteFlag = SET;
    DMA_ClearTransCompleteStatus(DMA_UNIT, DMA_RX_INT_CH);
}

我的配置

DMA以及中断初始化：
源地址为自增，目的地址固定，数据位宽8bit，开启发送完成中断，DMA触发条件为SPI3发送缓冲区空。

c
//DMA Config
static void App_DMAxCfg(void)
{
    stc_dma_init_t stcDmaInit;
    stc_irq_signin_config_t stcIrqSignConfig;

    /* DMA configuration */
    FCG_Fcg0PeriphClockCmd(FCG0_PERIPH_DMA1 | FCG0_PERIPH_AOS, ENABLE);
    (void)DMA_StructInit(&stcDmaInit);
    stcDmaInit.u32IntEn      = DMA_INT_ENABLE;
    stcDmaInit.u32BlockSize  = 1UL;
    stcDmaInit.u32DataWidth  = DMA_DATAWIDTH_8BIT;
    /* Configure SPI TX */
    stcDmaInit.u32SrcAddrInc  = DMA_SRC_ADDR_INC;
    stcDmaInit.u32DestAddrInc = DMA_DEST_ADDR_FIX;
    // stcDmaInit.u32SrcAddr     = (uint32_t)(&u8TxBuf[0]);
    stcDmaInit.u32DestAddr    = (uint32_t)(&CM_SPI3->DR);
    if (LL_OK != DMA_Init(CM_DMA1, DMA_CH0, &stcDmaInit)) {
        for (;;) {
        }
    }
    // 配置触发源
    AOS_SetTriggerEventSrc(AOS_DMA1_0, EVT_SRC_SPI3_SPTI);

    /* DMA receive NVIC configure */
    stcIrqSignConfig.enIntSrc    = INT_SRC_DMA1_TC0;
    stcIrqSignConfig.enIRQn      = INT006_IRQn;
    stcIrqSignConfig.pfnCallback = &DMA_TransCompleteCallback;
    (void)INTC_IrqSignIn(&stcIrqSignConfig);
    NVIC_ClearPendingIRQ(stcIrqSignConfig.enIRQn);
    NVIC_SetPriority(stcIrqSignConfig.enIRQn, DDL_IRQ_PRIO_14);
    NVIC_EnableIRQ(stcIrqSignConfig.enIRQn);
    /* Enable DMA */
    DMA_Cmd(CM_DMA1, ENABLE);
    // DMA_ChCmd(CM_DMA1, DMA_CH0, ENABLE);
}

调用DMA发送：
设置源地址，目的地址，启动DMA

c
// 向显示屏发送数据（参数）的程序 批量

__inline static void GC9D01_SendDataMASS(uint8_t* buff, size_t buff_size){

    DEBUG_IN;
    DMA_SetSrcAddr(CM_DMA1, DMA_CH0, (uint32_t)(&buff[1]));
    DMA_SetTransCount(CM_DMA1, DMA_CH0, (uint16_t)(buff_size - 1));
    DMA_ChCmd(CM_DMA1, DMA_CH0, ENABLE);
    CM_SPI3->DR = buff[0];
    // SPI_Trans(CM_SPI3, buff, 1, 0xfffff);
    DEBUG_OUT;
}

完成中断函数：
取消片选信号

c
void DMA_TransCompleteCallback(void){

    DEBUG_IN;
    GC9D01_Unselect();
    // DMA_Cmd(CM_DMA1, DISABLE);
    // DMA_ChCmd(CM_DMA1, DMA_CH0, DISABLE);
    DMA_ClearTransCompleteStatus(CM_DMA1, DMA_INT_TC_CH0);

    DEBUG_OUT;
}

下面解释一下为什么要这样配置。

  • 在DMA的初始化中，只需要配置源地址为自增，目的地址固定，数据位宽8bit，DMA触发条件为SPI发送缓冲区空。源地址，目的地址和数据长度都是在调用DMA发送时配置，所以初始化的时候不用管(如果要初始化的话要把存数据的数组extern出来，我只是懒得搞)。DMA中断可开可不开，我要在数据发送完成的时候取消片选，所以才开了完成中断，如果没有类似需求可以不开。// 初始化完成之后开启DMA外设，但是不要开启对应的通道。
  • DMA的触发条件：

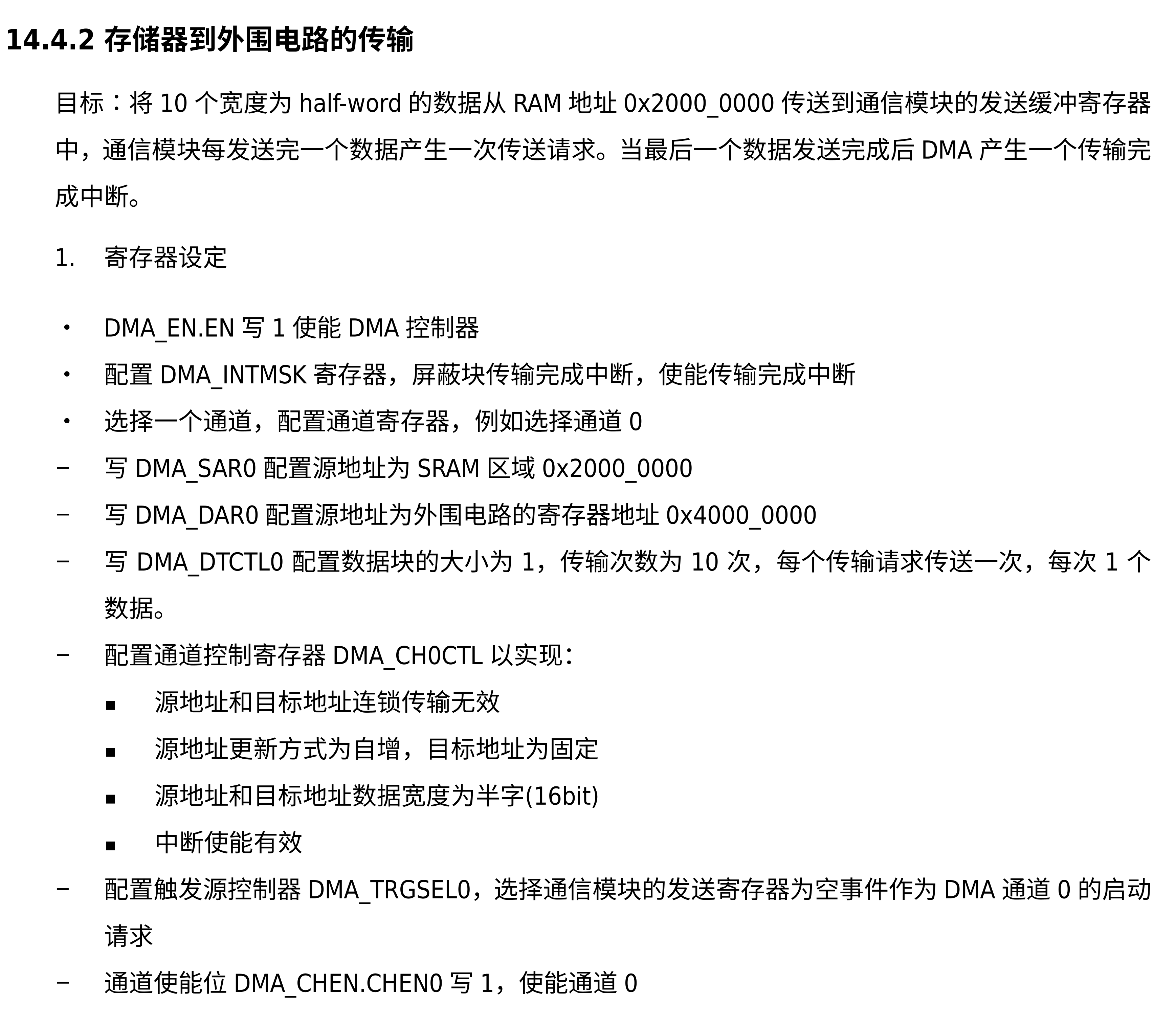

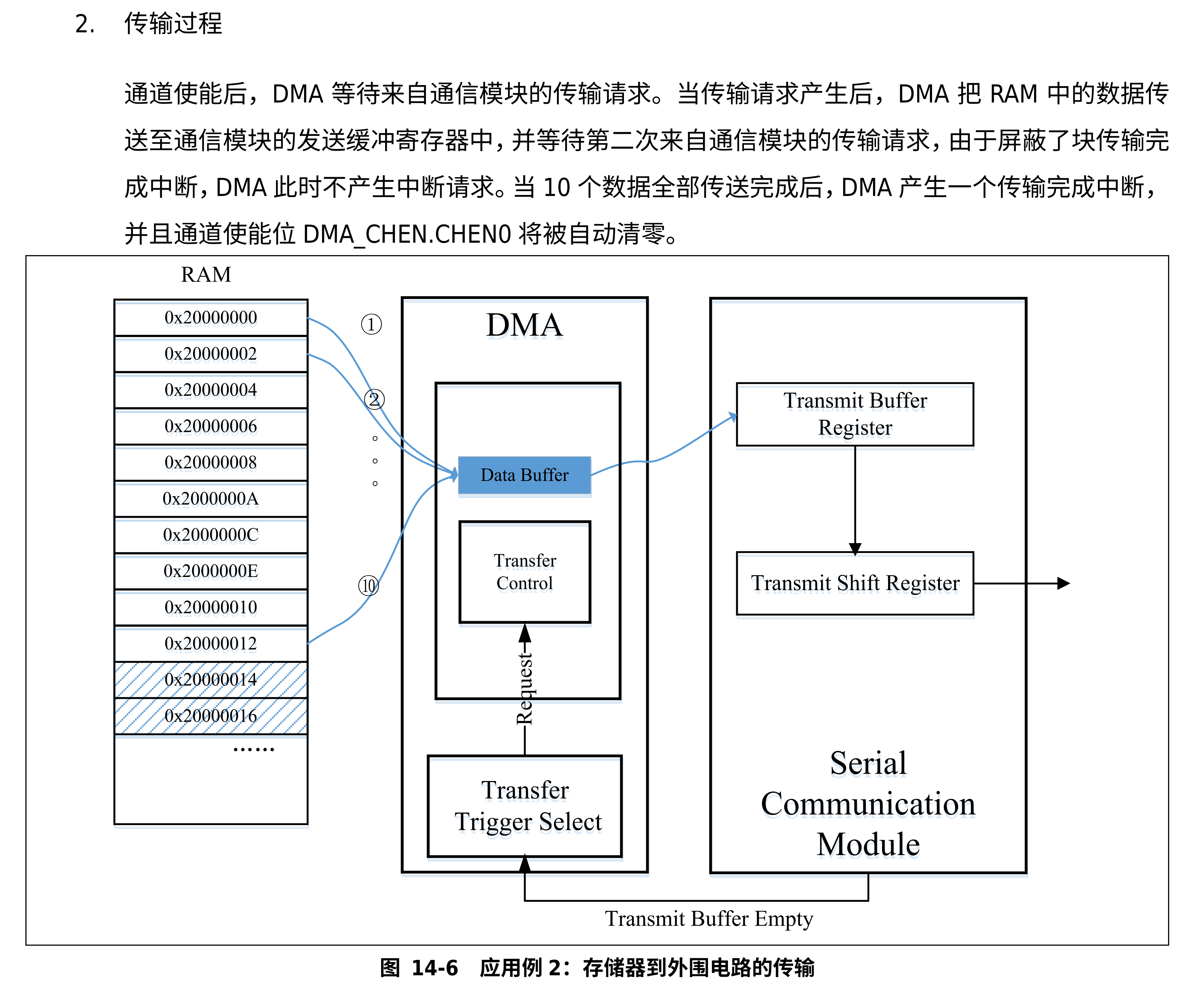

    这里有一点坑，手册中关于DMA应用举例的那部分是这样举例的： 也就是说DMA的触发必须选择发送缓冲区为空，不能手动软件触发。这就会带来一个问题：如果我配置了DMA，但是由于开始搬运的时间我不能手动干预，就会导致在某次正常发送数据之后，缓冲区空的信号触发DMA搬运数据到SPI发送缓冲区，破坏掉数据的顺序。因此在初始化DMA之后，只开启DMA模块，不要开启对应的通道，DMA就不会响应来自SPI的触发信号。只在调用DMA之前开启通道，然后在完成中断中关闭通道。
    所以一开始我的调用DMA发送的函数是这样写的：
c
__inline static void GC9D01_SendDataMASS(uint8_t* buff, size_t buff_size){

    DEBUG_IN;
    DMA_SetSrcAddr(CM_DMA1, DMA_CH0, (uint32_t)(&buff[0]));
    DMA_SetTransCount(CM_DMA1, DMA_CH0, (uint16_t)buff_size);
    DMA_ChCmd(CM_DMA1, DMA_CH0, ENABLE);
    // SPI_Trans(CM_SPI3, buff, 1, 0xfffff);
    DEBUG_OUT;
}

但是在调用完函数之后数据并没有发送出来，反倒是在下一个正常不使用DMA发送的数据后面发出来了(((ﾟДﾟ;)))
思来想去也不知道怎么办，又看了下例程，在例程里面，SPI默认是关闭的，只在DMA发送时才开启。官方的例程很明显是只考虑了DMA发送数据的场景，没有考虑到像我这样既有正常发送，又有DMA发送的情况(我这才是正常应用场景好不好( º﹃º ))。如果要像官方那样，又要改一堆代码。我是懒狗，不可能改的

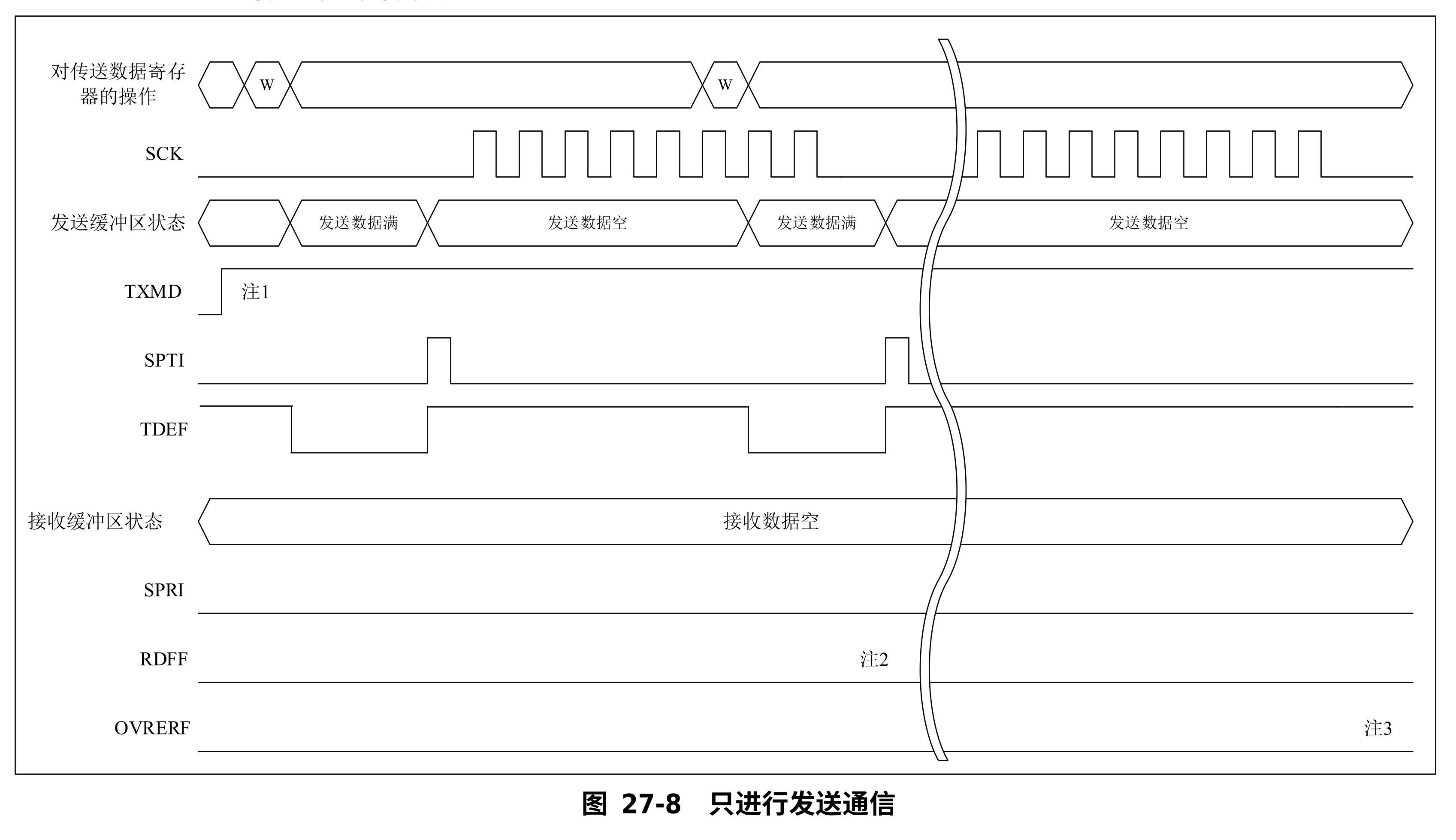

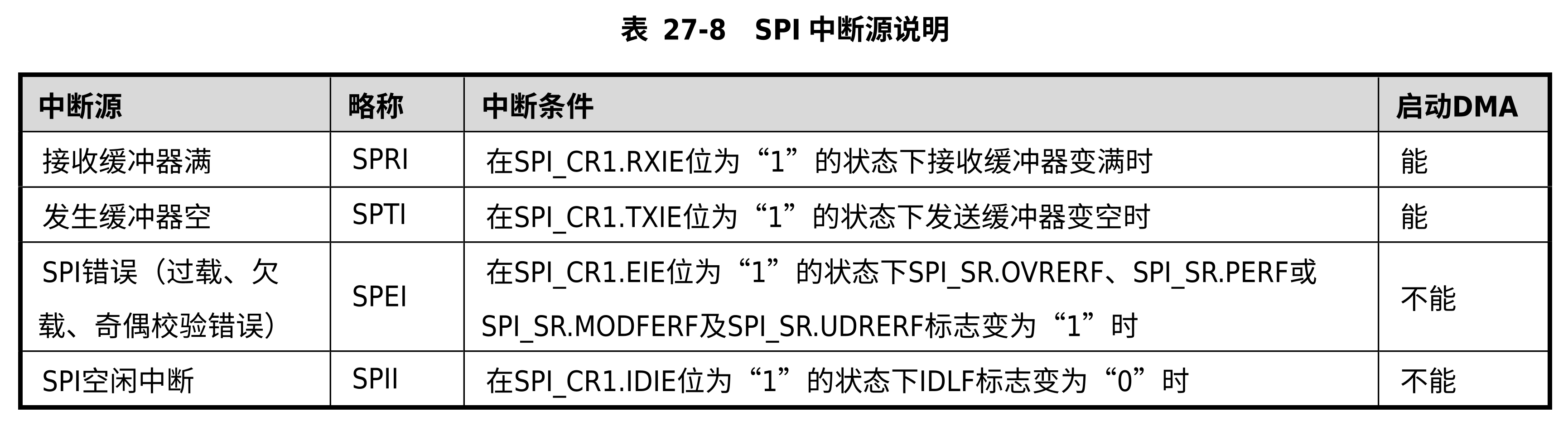

又翻了下手册的SPI章节，发现DMA的触发信号来自SPTI： SPTI在缓冲区空和满的时候都是低电平，只有满状态切换到空状态的时候才会出现一个脉冲，难道说DMA是靠这个脉冲信号触发的吗。改了下代码，手动发送一个数据去触发SPTI脉冲：

c
__inline static void GC9D01_SendDataMASS(uint8_t* buff, size_t buff_size){

    DEBUG_IN;
    DMA_SetSrcAddr(CM_DMA1, DMA_CH0, (uint32_t)(&buff[0]));
    DMA_SetTransCount(CM_DMA1, DMA_CH0, (uint16_t)buff_size);
    DMA_ChCmd(CM_DMA1, DMA_CH0, ENABLE);
    CM_SPI3->DR = 0x00;
    // SPI_Trans(CM_SPI3, buff, 1, 0xfffff);
    DEBUG_OUT;
}

改完之后DMA果然能正常发送数据了，但是这样写有个问题，会导致多发一个数据，导致后面的数据错位。

那么可以这样改：手动发送的数据改为DMA数据中的第一个数据，DMA起始地址从第二个数据开始，发送的数据长度也减一

c
// 向显示屏发送数据（参数）的程序 批量

__inline static void GC9D01_SendDataMASS(uint8_t* buff, size_t buff_size){

    DEBUG_IN;
    DMA_SetSrcAddr(CM_DMA1, DMA_CH0, (uint32_t)(&buff[1]));
    DMA_SetTransCount(CM_DMA1, DMA_CH0, (uint16_t)(buff_size - 1));
    DMA_ChCmd(CM_DMA1, DMA_CH0, ENABLE);
    CM_SPI3->DR = buff[0];
    // SPI_Trans(CM_SPI3, buff, 1, 0xfffff);
    DEBUG_OUT;
}

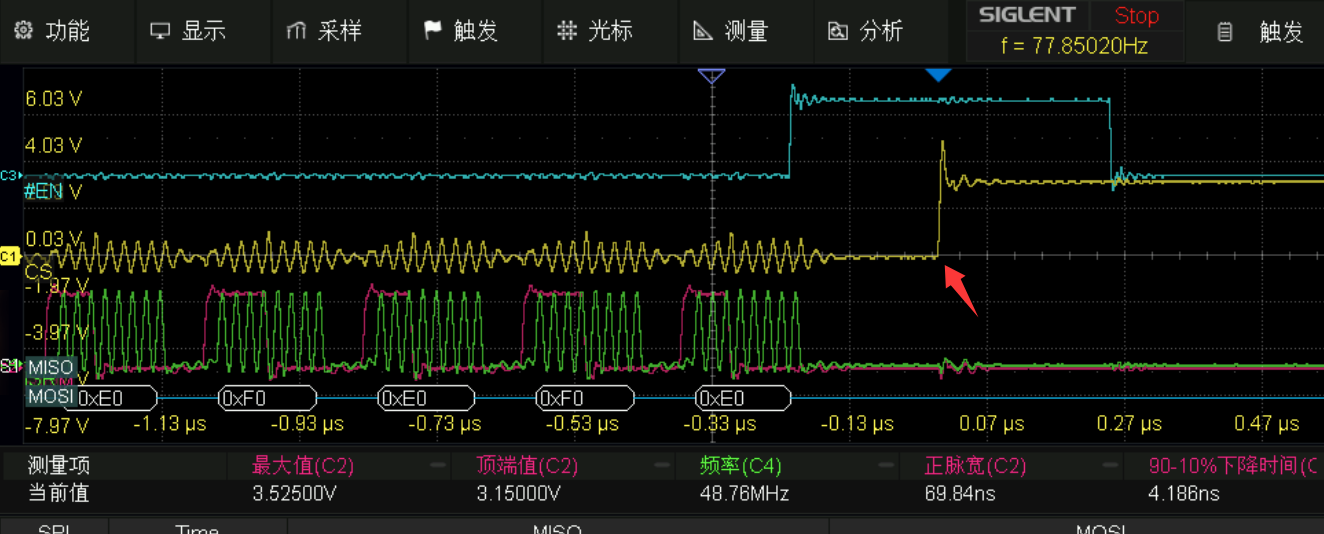

这样数据就不会错位了 而且末尾的CS信号(黄色信号)也能在完成中断中被正确拉高： 哦对，还有一件事：
DMA的通道会在一次完整的DMA传输之后被自动关闭，同时源地址指针也到了数据的末尾。所以DMA传输完成中断中不需要手动关闭DMA通道，只需要在DMA发送前再次把源地址指针指向数据开头，并重新开启DMA通道即可。
