~~毕设答辩完了，终于有时间水文章了~~
几年前了解到TI的SFRA，是一个用于扫描功率级传递函数或者系统开环传递函数的库。根据TI的介绍，SFRA能够快速测量数字功率变换器的频率响应，便于数字环路的开发。这篇文章记录一下SFRA如何移植和使用，以及六花大佬开源的LIBSFRA如何使用，并且~~ntr~~到TI的上位机上。

SFRA

SFRA (Software Frequency Response Analyzer)是TI开发用于系统频率响应分析的软件库。可识别高频功率系统，分析系统闭合环路的开环特性，从而用户可根据得到的幅、相频率特性曲线来评估系统性能。
Compensation Designer与SFRA配合使用，用户可设计并优化所选补偿器的参数，界面会显示Plant, Open Loop 和Compensator的频率响应曲线。

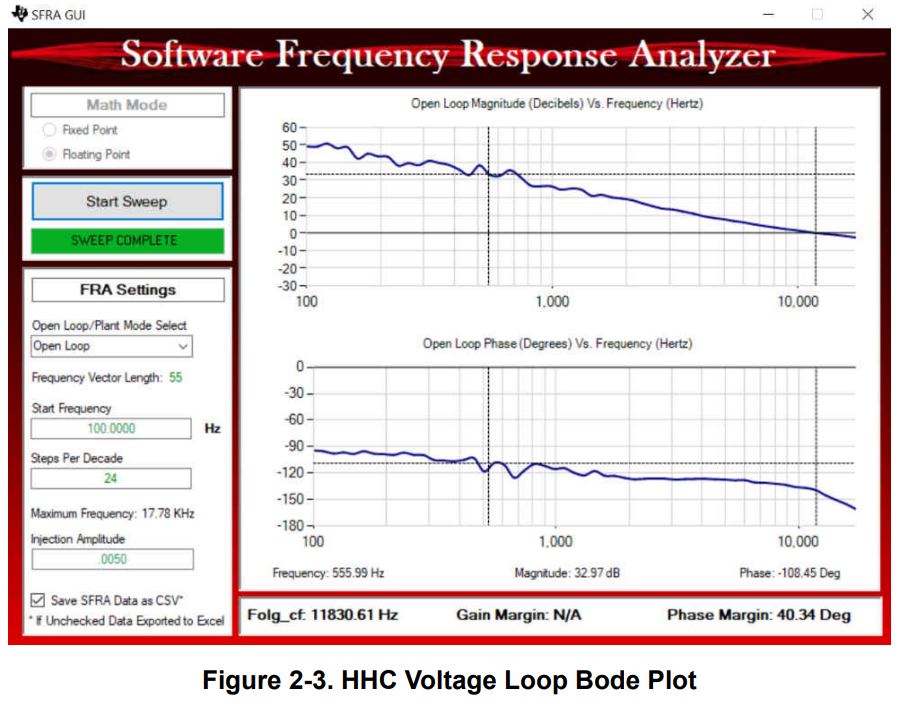

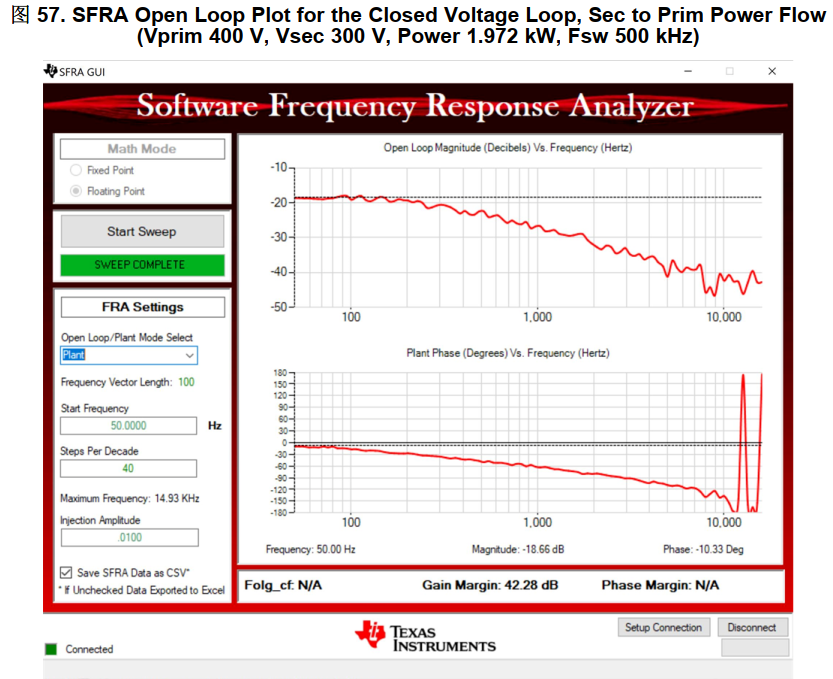

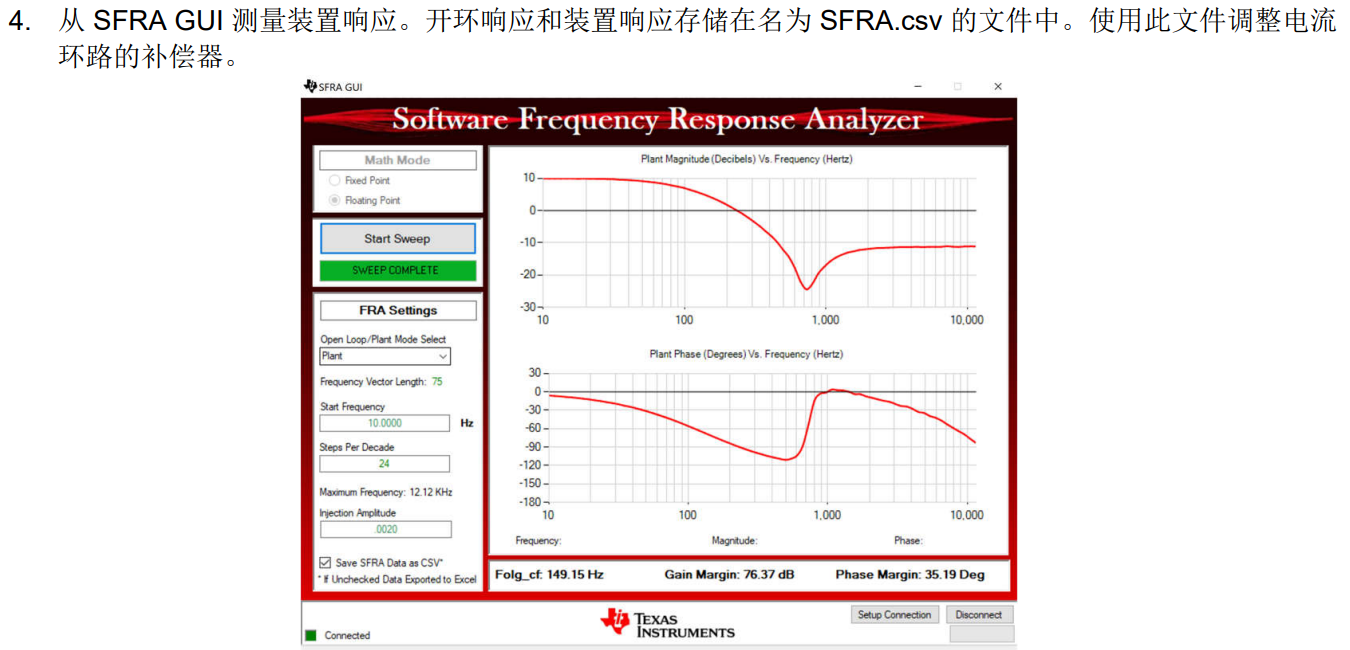

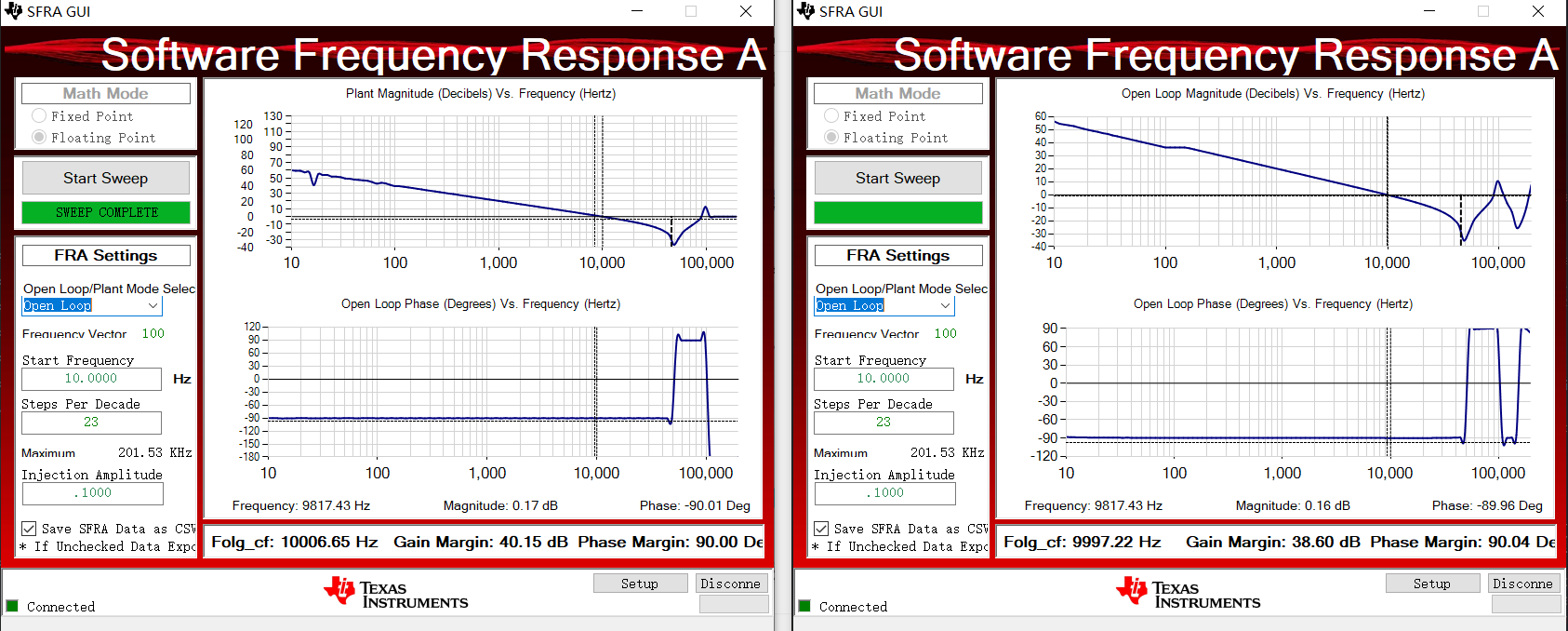

TI还是有挺多参考设计用了SFRA去分析系统闭合环路的开环特性的：
PMP41006：

TIDM-02002：

TIDA-010054：

SFRA的原理

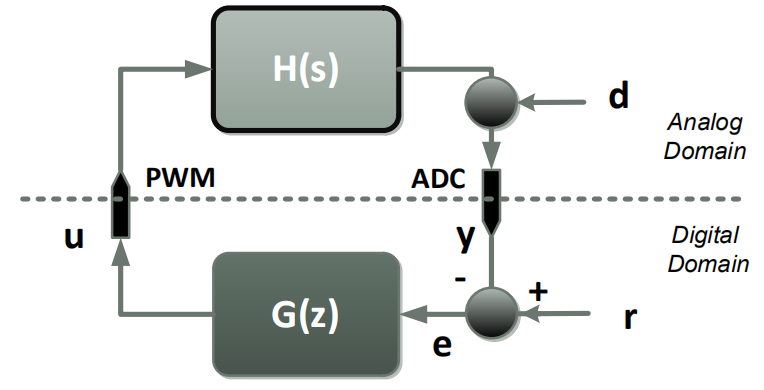

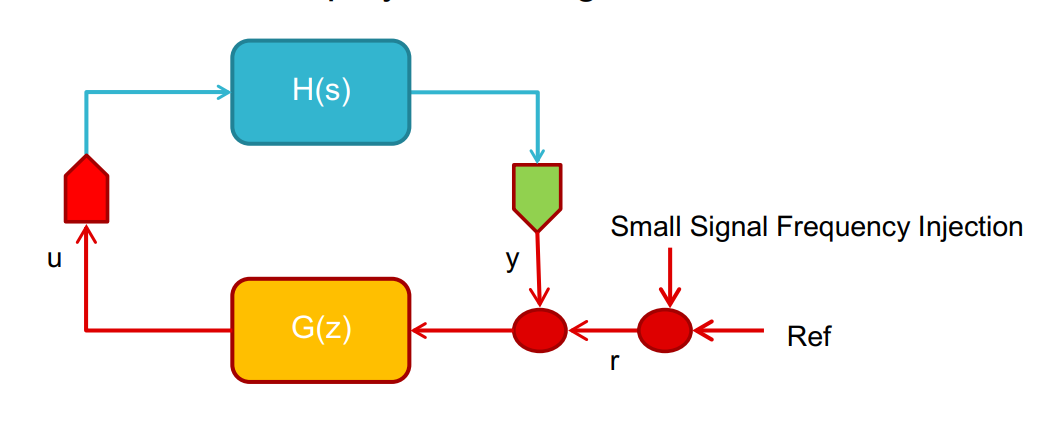

通常来说，数字闭环控制变换器可以分为两部分，一个是电路功率拓扑，即系统控制对象H(s)，另一个是补偿器G(z)。

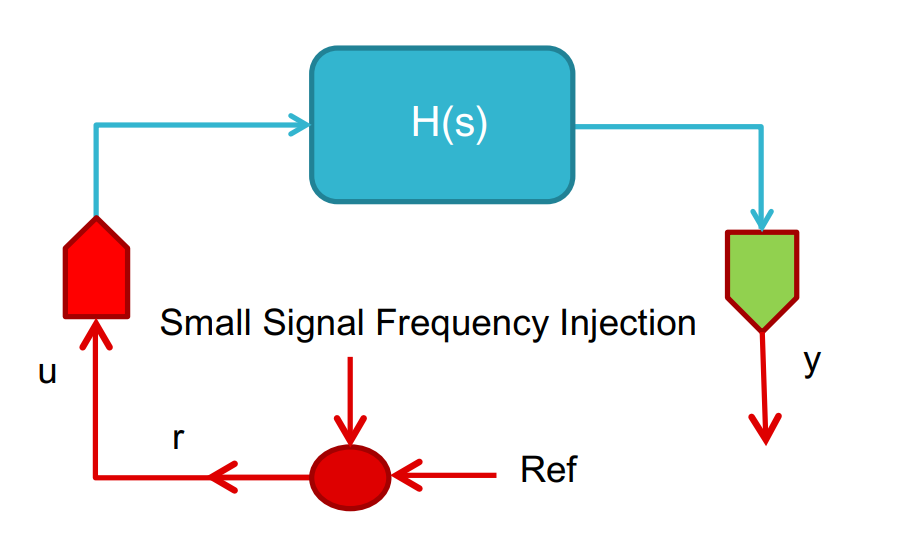

SFRA的原理简单来说，就是在变换器的某点的稳态直流工作点上注入一个小幅度正弦信号，再测量系统输出(上图中的y)与注入信号的相位差和幅度之比。然后改变注入信号的频率，将不同注入频率的结果收集起来。
通过选择合适的注入点，最后就能得到功率级和系统的开环传递函数。

功率级传递函数

当断开G(z)开环运行，注入点为PWM调制信号时，SFRA扫描出来的即为功率级的传递函数 $H(s)=\frac{y}{u}$ 。

系统开环传递函数

当注入点为参考信号时，扫描出来的传函为 $\frac{y}{r}=\frac{H(s)G(s)}{1+H(s)G(s)}$ 。经过运算后即可得到开环传函：

H(s)G(s)=\frac{y}{r-y}

具体推导可以去看SFAR开发者写的论文：Online Frequency Response Analysis: A Powerful Plug-in Tool for Compensation Design and Health Assessment of Digitally Controlled Power Converters

SFRA的移植

拷贝文件

移植步骤参考TI的User's Guide：SPRUIK4A

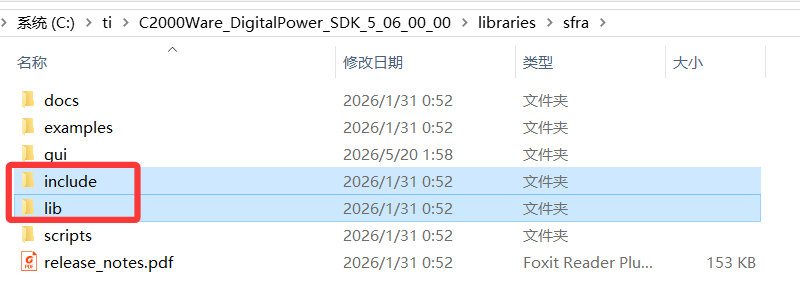

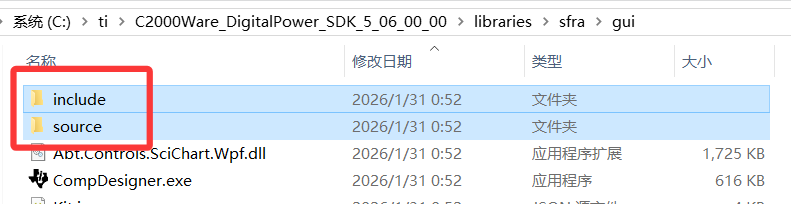

首先将C2000Ware DigitalPower SDK中的相关文件拷到工程中：

本次移植所用的DSP为28379D，所以选择的库文件为sfra_f32_tmu_eabi.lib，可以使用TMU进行加速。

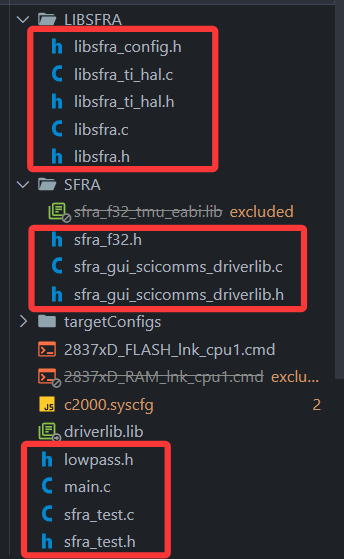

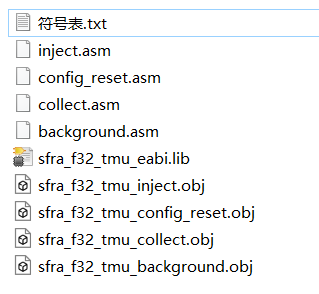

所有移植文件如下：

将对应的.lib文件路径和.c文件路径加入编译器的include路径中。

定义变量

新建一个sfra_test.c文件，定义SFRA所需变量：

c
// sfra变量定义
SFRA_F32 ti_sfra;

#define CONTROL_ISR_FREQUENCY ((float32_t)100 * 1000)  // 100KHz

#define SFRA_ISR_FREQ   CONTROL_ISR_FREQUENCY
#define SFRA_FREQ_START 10
//
// SFRA step Multiply = 10^(1/No of steps per decade(40))
//
#define SFRA_FREQ_STEP_MULTIPLY (float32_t)1.584893192461113
#define SFRA_AMPLITUDE (float32_t)0.1
#define SFRA_FREQ_LENGTH 100

float32_t plantMagVect[SFRA_FREQ_LENGTH];
float32_t plantPhaseVect[SFRA_FREQ_LENGTH];
float32_t olMagVect[SFRA_FREQ_LENGTH];
float32_t olPhaseVect[SFRA_FREQ_LENGTH];
float32_t clMagVect[SFRA_FREQ_LENGTH];
float32_t clPhaseVect[SFRA_FREQ_LENGTH];
float32_t freqVect[SFRA_FREQ_LENGTH];
//
//extern to access tables in ROM
//
extern long FPUsinTable[];


// 通信串口，LED
#define SFRA_GUI_SCI_BASE SCIA_BASE
#define SFRA_GUI_VBUS_CLK DEVICE_LSPCLK_FREQ
#define SFRA_GUI_SCI_BAUDRATE 115200
#define SFRA_GUI_SCIRX_GPIO 43
#define SFRA_GUI_SCITX_GPIO 42
#define SFRA_GUI_SCIRX_GPIO_PIN_CONFIG GPIO_43_SCIRXDA
#define SFRA_GUI_SCITX_GPIO_PIN_CONFIG GPIO_42_SCITXDA

#define SFRA_GUI_LED_INDICATOR 1
#define SFRA_GUI_LED_GPIO 31
#define SFRA_GUI_LED_GPIO_PIN_CONFIG GPIO_31_GPIO31

然后初始化SFRA

c
void sfra_init()
{
    SFRA_F32_reset(&ti_sfra);
    SFRA_F32_config(&ti_sfra,
                    SFRA_ISR_FREQ,
                    SFRA_AMPLITUDE,
                    SFRA_FREQ_LENGTH,
                    SFRA_FREQ_START,
                    SFRA_FREQ_STEP_MULTIPLY,
                    plantMagVect,
                    plantPhaseVect,
                    olMagVect,
                    olPhaseVect,
                    clMagVect,
                    clPhaseVect,
                    freqVect,
                    1);
    SFRA_F32_resetFreqRespArray(&ti_sfra);
    SFRA_F32_initFreqArrayWithLogSteps(&ti_sfra,
                                        SFRA_FREQ_START,
                                        SFRA_FREQ_STEP_MULTIPLY);
    SFRA_GUI_config(SFRA_GUI_SCI_BASE,
                    SFRA_GUI_VBUS_CLK,
                    SFRA_GUI_SCI_BAUDRATE,
                    SFRA_GUI_SCIRX_GPIO,
                    SFRA_GUI_SCIRX_GPIO_PIN_CONFIG,
                    SFRA_GUI_SCITX_GPIO,
                    SFRA_GUI_SCITX_GPIO_PIN_CONFIG,
                    SFRA_GUI_LED_INDICATOR,
                    SFRA_GUI_LED_GPIO,
                    SFRA_GUI_LED_GPIO_PIN_CONFIG,
                    &ti_sfra,
                    SFRA_GUI_PLOT_GH_H);
}

添加后台任务，放在while(1)中运行，模拟1ms执行一次

c
void sfra_task_run()
{
    DEVICE_DELAY_US(1.0f *1000);

    SFRA_F32_runBackgroundTask(&ti_sfra);
    SFRA_GUI_runSerialHostComms(&ti_sfra);
}

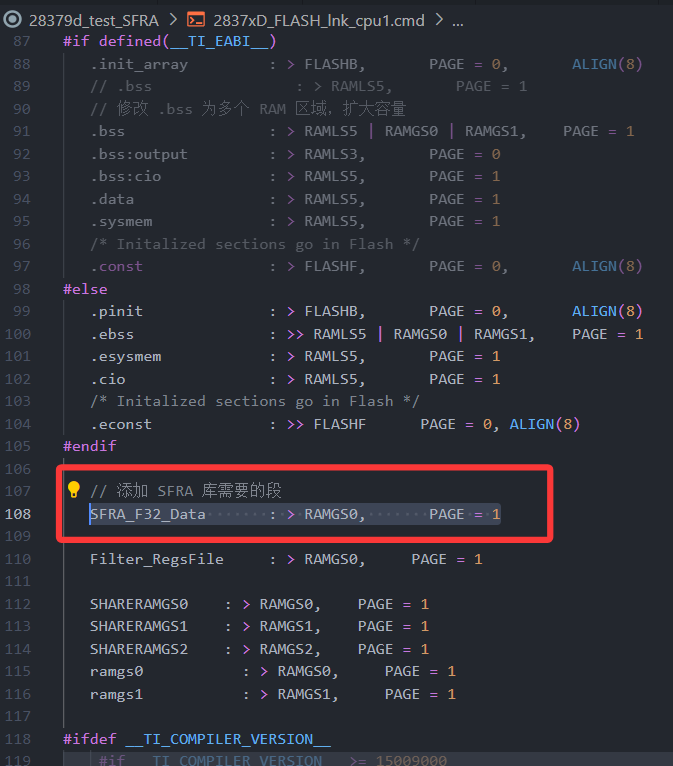

在cmd文件中添加SFRA所需的段

c
// 添加 SFRA 库需要的段
SFRA_F32_Data       : > RAMGS0,       PAGE = 1

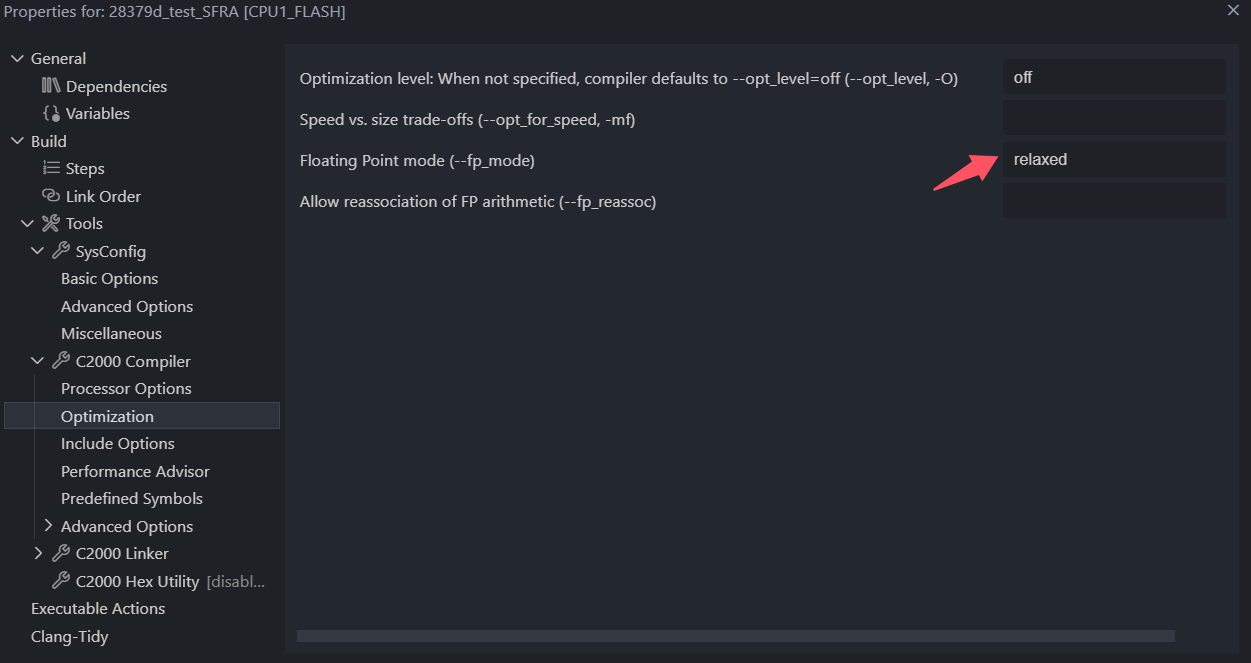

浮点模式设置为relaxed，启用TMU加速

测试SFRA

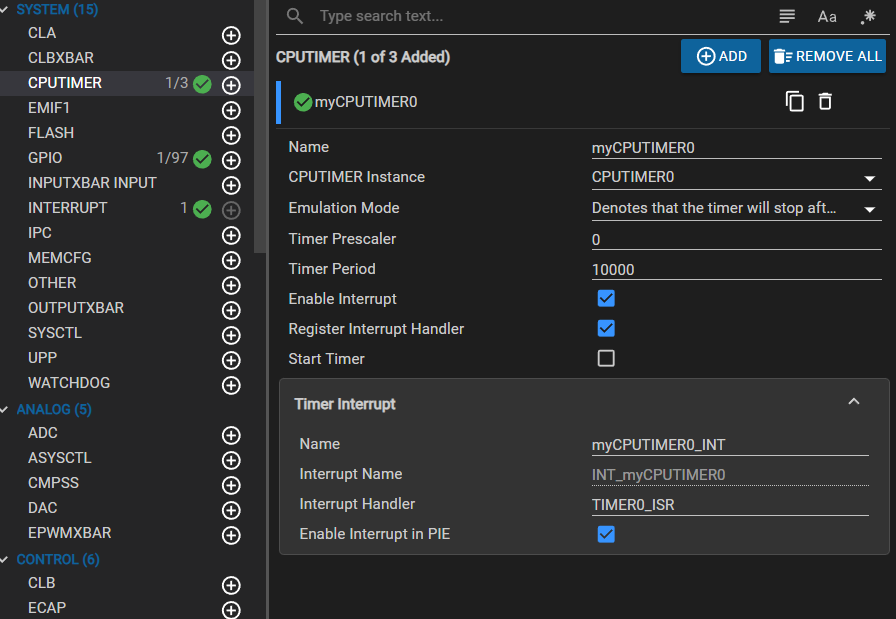

先随便配置一个CPUTIMER触发一个100kHz的中断，在sfra_init()中设置中断频率：

c
    CPUTimer_setPeriod(CPUTIMER0_BASE,
                    (DEVICE_SYSCLK_FREQ / CONTROL_ISR_FREQUENCY) - 1);
    CPUTimer_startTimer(CPUTIMER0_BASE);

因为目前手里只有一块LaunchPad，所以先暂时使用一个一阶低通滤波器测试SFRA：
lowpass.h

c
#ifndef LOWPASS_H
#define LOWPASS_H

#include <math.h>

// 一阶低通滤波器结构体
typedef struct {
    float b0, b1;   // 分子系数
    float a1;       // 分母系数 (a0 归一化为 1)
    float x1;       // 上一个输入样本
    float y1;       // 上一个输出样本
} LowPassFilter_t;

/**
 * 初始化低通滤波器
 * @param f        滤波器结构体指针
 * @param fs       采样频率 (Hz)
 * @param fc       截止频率 (-3dB 频率) (Hz)
 */
static inline void LowPassFilter_Init(LowPassFilter_t *f, float fs, float fc) {
    // 预畸变角频率: w = 2 * pi * fc / fs, 然后 tan(w/2)
    float wc = 2.0f * M_PI * fc / fs;
    float tan_wc2 = tanf(wc * 0.5f);
    float den = 1.0f + tan_wc2;
    f->b0 = tan_wc2 / den;
    f->b1 = f->b0;
    f->a1 = (tan_wc2 - 1.0f) / den;
    f->x1 = 0.0f;
    f->y1 = 0.0f;
}

/**
 * 运行低通滤波器
 * @param f        滤波器结构体指针
 * @param x        当前输入样本
 * @return         滤波后的输出
 */
static inline float LowPassFilter_Run(LowPassFilter_t *f, float x) {
    // y[n] = b0*x[n] + b1*x[n-1] - a1*y[n-1]
    float y = f->b0 * x + f->b1 * f->x1 - f->a1 * f->y1;
    f->x1 = x;
    f->y1 = y;
    return y;
}

#endif // LOWPASS_H

截至频率设置为10kHz：

c
// lowpass filter
LowPassFilter_t lowPass_test;
#define FS CONTROL_ISR_FREQUENCY
#define FC 10.0f * 1000

同样在sfra_init()中设置中初始化：

c
LowPassFilter_Init(&lowPass_test, FS, FC);

然后在中断中运行滤波器和SFRA相关代码：

c
__interrupt void TIMER0_ISR()
{
    static float32_t input_dc = 0.8f;
    float32_t plant_input;
    float32_t plant_output;

    plant_input = SFRA_F32_inject(input_dc);

    // 直通，用于测试SFRA，plant扫描结果应为0°，0db
    // plant_output = plant_input;

    plant_output = LowPassFilter_Run(&lowPass_test, plant_input);

    SFRA_F32_collect(&plant_input, &plant_output);

    Interrupt_clearACKGroup(INTERRUPT_ACK_GROUP1);
}

Note

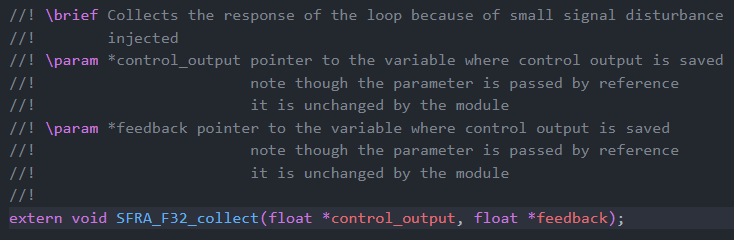

TI在声明SFRA_F32_collect()时给形参起的名字真的很令人费解，为什么要输入的量是control_output和feedback，直觉上应该是扰动输入in和系统输出out才对。在给出的示例代码中，在扫描功率级和开环函数的时候，分别使用的这两句代码：

c
// H(s)
SFRA_F32_collect(&Duty_pu,&Vout1_Read);

// H(S)G(S)
SFRA_F32_collect(&Out,&Fdbk);
//Out就是上面的占空比Duty_pu，Fdbk就是上面的Vout1_Read

对于功率级来说，Duty_pu是系统输入，Vout1_Read是系统输出，在SPRUIK4A第21页也说到，此时测量的是Vout/Duty的传递函数。因此可以推断SFRA_F32_collect收集参数后，计算的是系统输出/扰动输入的传递函数。
那为什么闭环测量时收集的仍然是Duty和Vout呢？翻了下上面的论文，是这样解释的：

注入点在闭环系统的参考端，测量控制器输出 u（即占空比）和反馈 y（即Vout），通过DFT分解，再利用公式：
$y= \frac{GH}{1+GH}r$ $u=\frac{G}{1+GH}r$
可以解出 $GH=\frac{y}{r-y}$ 和 $H=\frac{y}{u}$

其中r为注入的扰动，对于sfra内部是已知信号，因此没有收集这个数据。所以ti在测量闭环系统时仍然选择收集Duty和Vout，是为了运行一次扫频就得到GH和H。

连接TI官方上位机

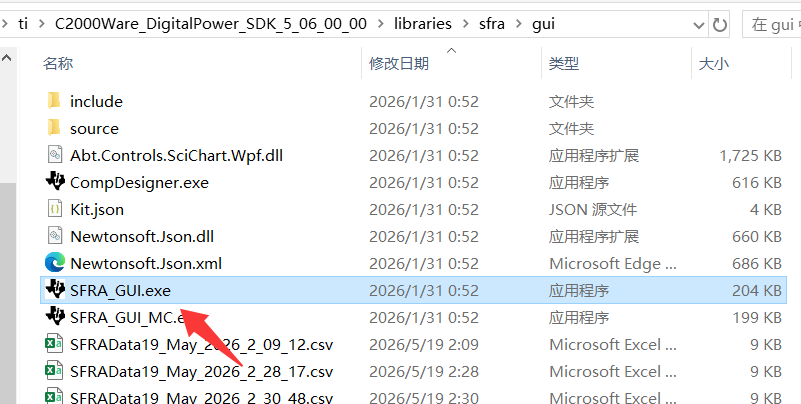

TI官方的上位机位于sfra库目录下的gui子文件夹中

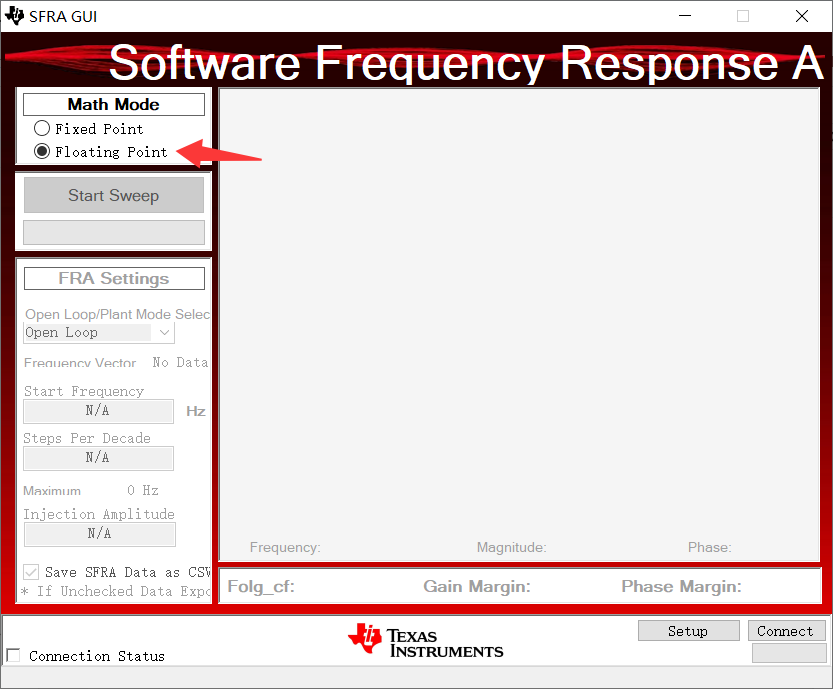

选择浮点模式

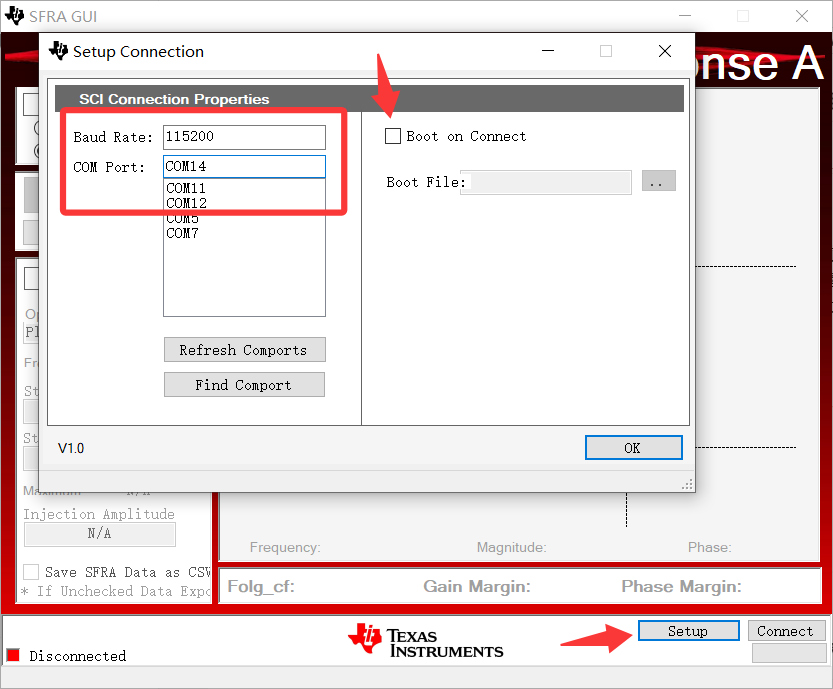

点击右下角Setup，填入对应的波特率和端口，取消勾选Boot on connect

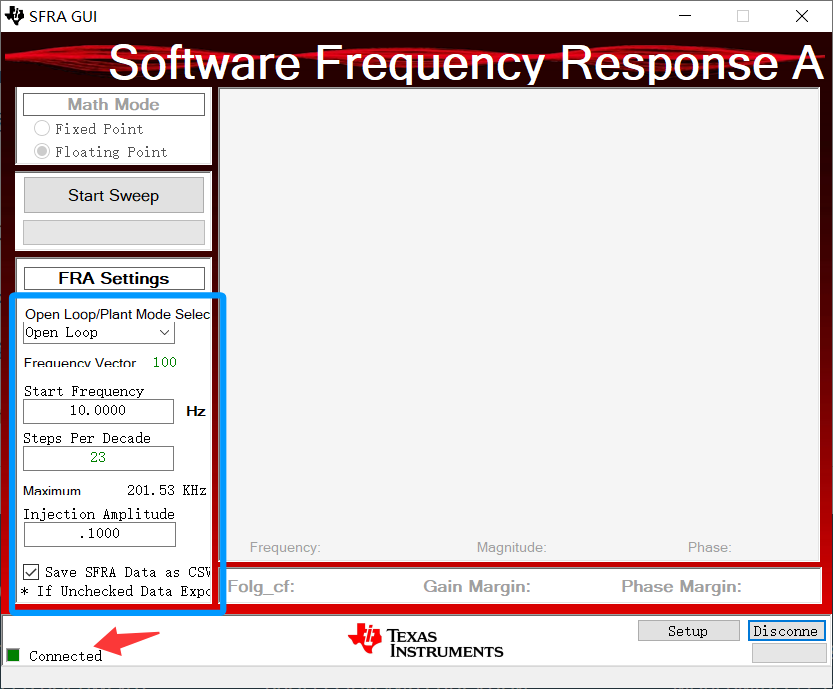

将程序下载到dsp中，点击右下角的connect。连接成功后，左侧会显示当前的扫频配置以及是否将接收到的数据保存到csv文件中，左下角会显示当前的连接状态。如果SFRA_GUI_config()中LED的管脚没有配置错的话，此时LED会以大约1Hz的频率闪烁。如果连接不上请检查端口和波特率。

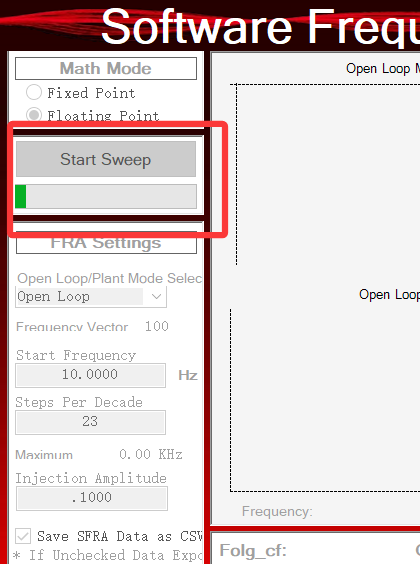

点击Start Sweep开始扫频，同时下面的进度条会显示当前进度

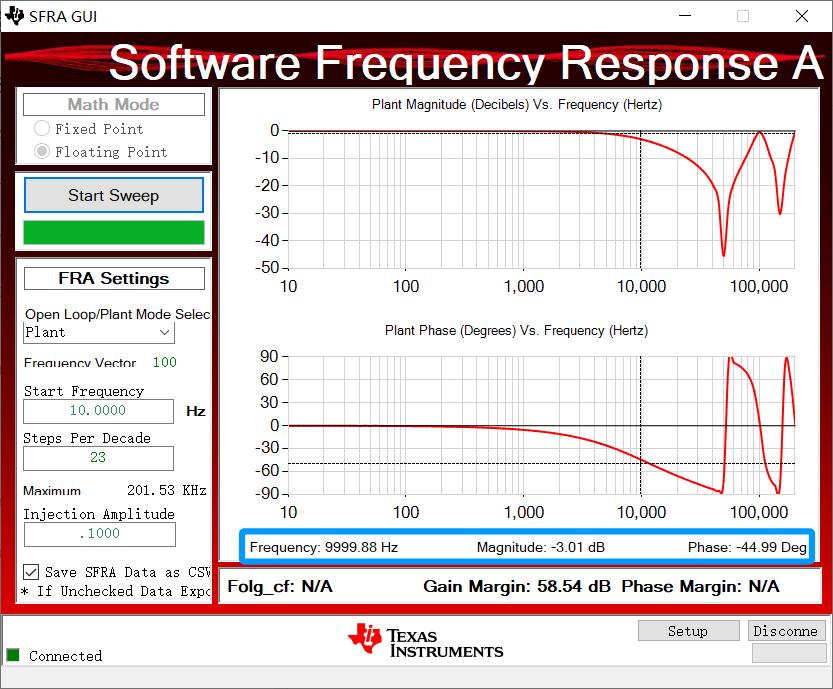

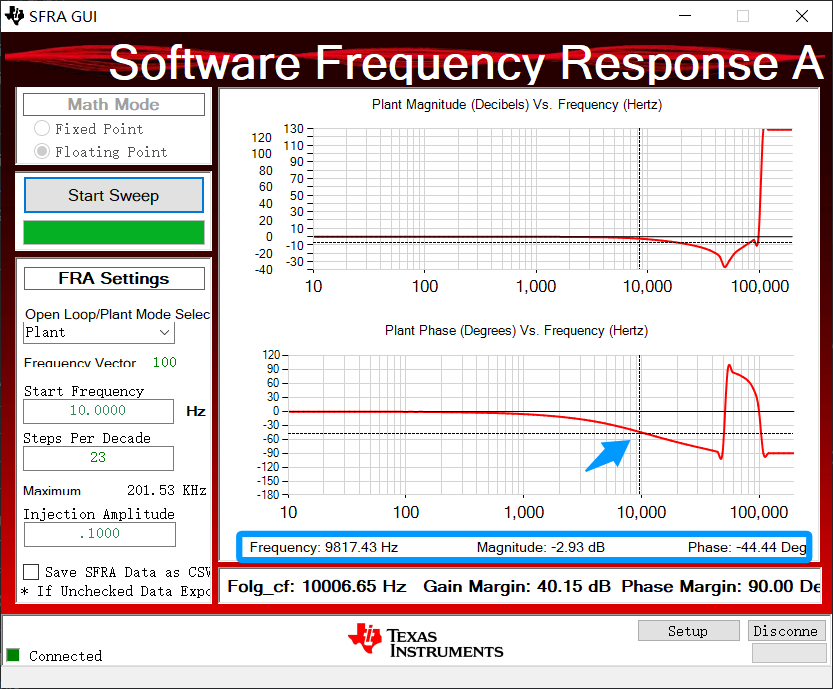

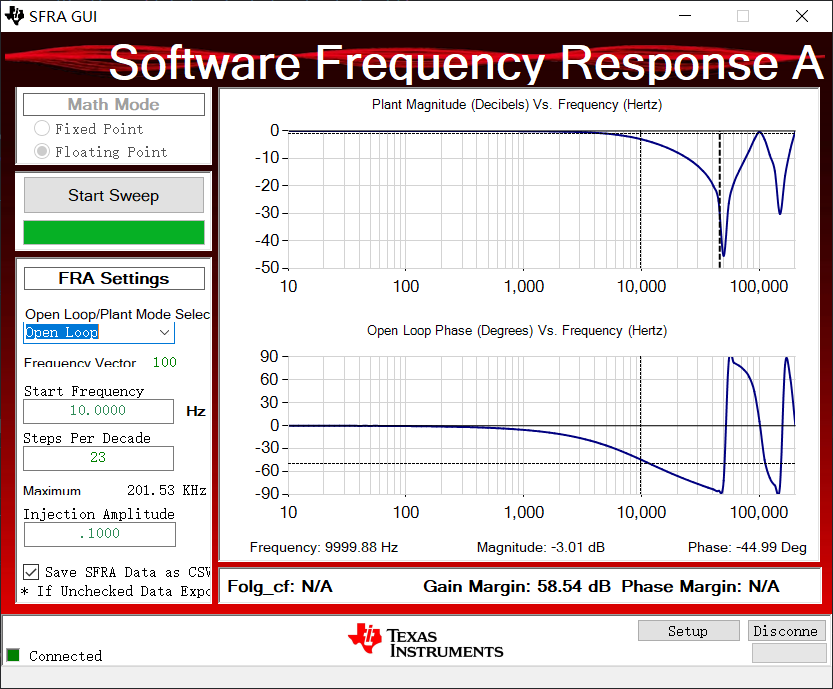

扫描完成后，上位机就会接收数据，然后显示在右边。如果勾选了Save SFRA Data as CSV，就会在gui文件夹中保存一份CSV格式的数据，便于导入其他工具中使用。

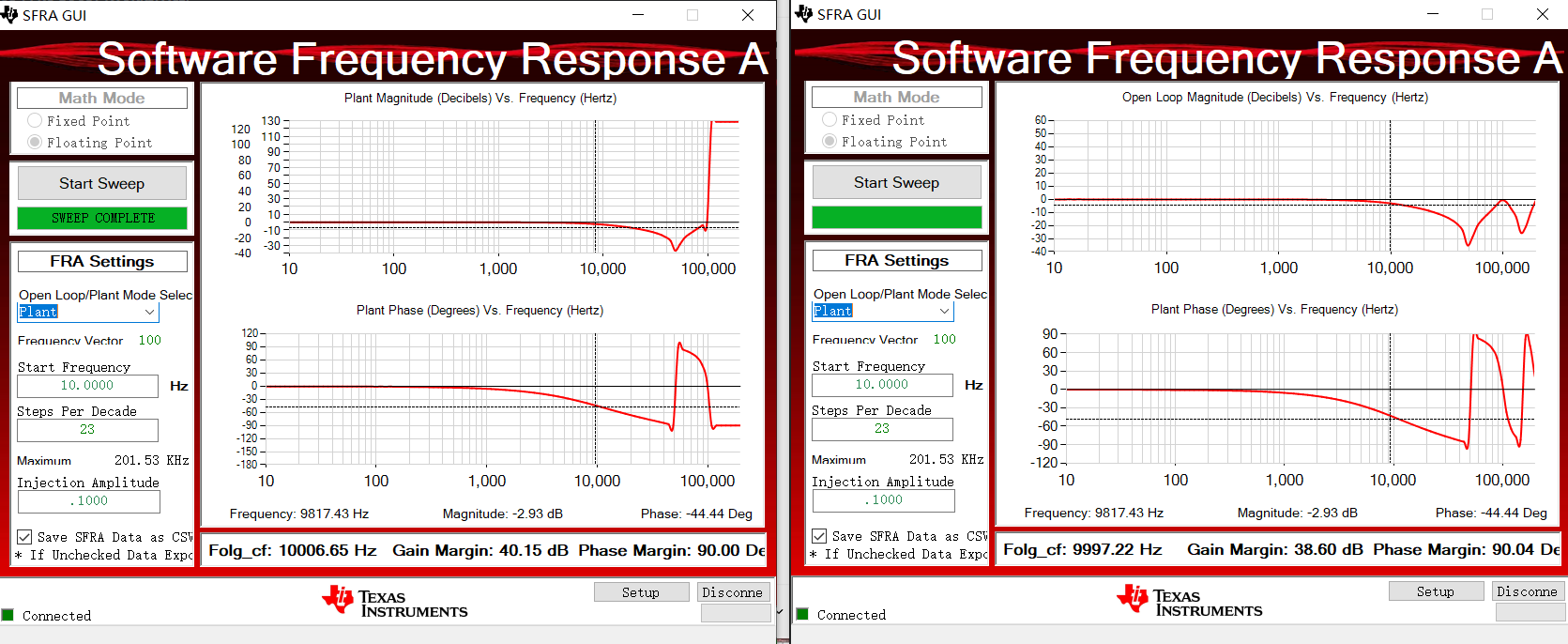

箭头所指光标处的频率为9.817kHz，增益-2.93dB，相移-44.44°，和前面设置的10kHz LP基本完全一致。

注

只扫描Plant时，Open Loop的bode图并没有实际意义。

一些小BUG

虽然上位机左侧的Start Frequency、Steps Per Decade和Injection Amplitude能够修改，并且修改后能同步更新到SFRA_TYPE结构体中，但是存储频率向量的数组freqVect[]中的数据因为某些BUG好像并不会随之更新。因此就算在上位机中更改了扫频设置，最后接收到的数据任然是按照原先代码中的配置运行得到的结果。

LIBSFRA

TI的SFRA虽然好用，但是由于TI只提供了闭源的.lib文件，导致SFRA基本只能在C28x内核的DSP上使用(TI甚至没给新一代的C29x内核做适配)，也不能移植到其他平台上面。
某次上网冲浪，偶然间找到了六花大佬开源的LIBSFRA，用这个库就能随便移植了。

移植

首先创建一个libsfra_config.h配置LIBSFRA

c
#ifndef INC_LIBSFRA_CONFIG_H_
#define INC_LIBSFRA_CONFIG_H_

// 使用浮点模式
#define SFRA_INT 0

// 不需要内置的测试代码
#define SFRA_HAS_TEST 0


#ifndef SFRA_RAMFUNC
#define SFRA_RAMFUNC(functionName)
#endif

#endif /* INC_LIBSFRA_CONFIG_H_ */

在sfra_test.c中定义LIBSFRA所需变量

c
#define SFRA_BUF_SIZE 100

typedef struct {
    float freq[SFRA_BUF_SIZE];  // In Hz, log-spaced
    float mag[SFRA_BUF_SIZE];   // In dB
    float phase[SFRA_BUF_SIZE]; // In degrees
} sfra_results_t;

// Holds measured bode plot
sfra_results_t libsfra_results;

// Declare the SFRA instance
sfra_t libsfra = {
    .config.isrFreq = CONTROL_ISR_FREQUENCY,    // Sampling frequency
    .config.freqStart = 10,                     // Start frequency
    .config.freqStep = 1.584893192461113,       // Frequency step (log-spaced)
    .config.vecLength = SFRA_BUF_SIZE,          // Number of sweeps
    .results.freqVect = libsfra_results.freq,      // Points to the frequency vector
    .results.magnitudeVect = libsfra_results.mag,	// Points to the magnitude vector
    .results.phaseVect = libsfra_results.phase     // Points to the phase vector
};

然后初始化，初始化完成就直接启动扫频。

c
void sfra_init()
{
    sfra_init_all();

    sfra_start(&libsfra);
}

执行后台任务并轮询扫频是否完成，扫频完成就通过串口将数据打印出来

c
void sfra_task_run()
{
    DEVICE_DELAY_US(1.0f *1000);

    sfra_background_task(&libsfra);
    if(sfra_is_done(&libsfra))
    {
        sfra_print_results_csv(&libsfra_results, SFRA_BUF_SIZE);
        sfra_clear_done(&libsfra);
    }
}

中断中执行

c
__interrupt void TIMER0_ISR()
{
    static float32_t input_dc = 0.8f;
    float32_t plant_input;
    float32_t plant_output;

    plant_input = input_dc + 0.1f * sfra_inject(&libsfra);

    plant_output = LowPassFilter_Run(&lowPass_test, plant_input);

    sfra_monitor(&libsfra, plant_input, plant_output);

    Interrupt_clearACKGroup(INTERRUPT_ACK_GROUP1);
}

测试

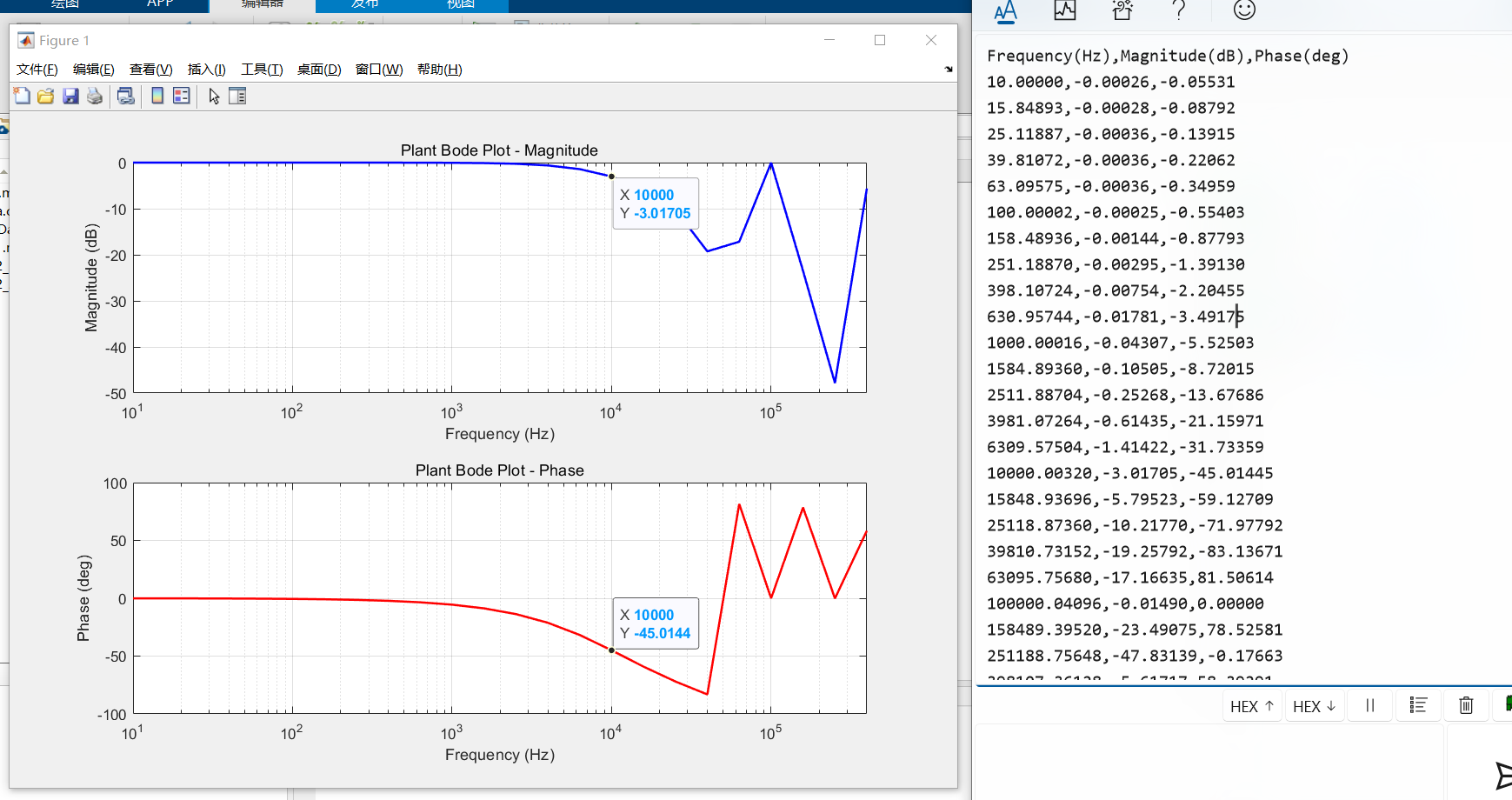

随便找个上位机接收串口数据，然后用MatLab画一下bode图：

可以看出来，扫出来的结果和TI的SFRA基本一致，也符合10kHz LP的特性。

对接TI上位机

LIBSFRA并没有提供类似TI的SFRA GUI那样的上位机，在使用的时候得另外想法将扫频数据存储到本地的csv文件中。因为不想重复造轮子搞上位机，所以我选择将LIBSFAR强兼到TI的上位机上。
TI的SFRA与上位机交互依靠的是sfra_gui_scicomms_driverlib.c，为了避免搞出来奇怪的BUG，这里不修改这个文件，而是在LIBSFRA外再“包一层”代码模拟SFRA的行为，然后与sfra_gui_scicomms_driverlib.c交互。

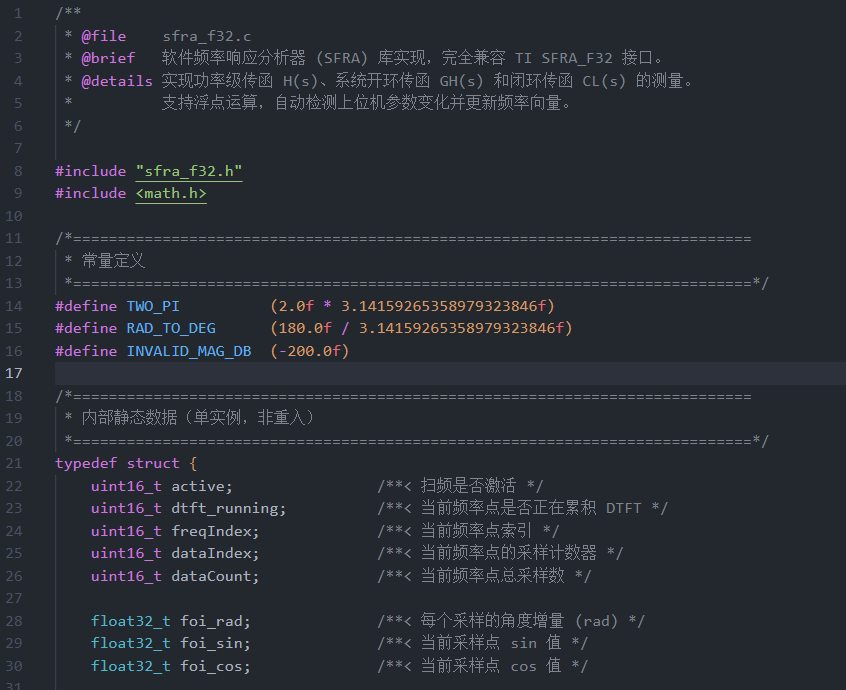

让ai简单写了一段代码：
libsfra_ti_hal.h

c
#ifndef LIBSFRA_TI_HAL_H
#define LIBSFRA_TI_HAL_H

#include "sfra_f32.h"
#include "libsfra.h"

#ifdef __cplusplus
extern "C" {
#endif


void libsfra_ti_hal_init(sfra_t *libsfra,
                        float32_t isrFrequency,
                        float32_t injectionAmplitude,
                        int16_t noFreqPoints,
                        float32_t fraSweepStartFreq,
                        float32_t freqStep,
                        float32_t *h_magVect,
                        float32_t *h_phaseVect,
                        float32_t *gh_magVect,
                        float32_t *gh_phaseVect,
                        float32_t *cl_magVect,
                        float32_t *cl_phaseVect,
                        float32_t *freqVect
                        );

/**
 * 获取 TI 适配器结构体指针，用于传给 SFRA_GUI_config
 */
SFRA_F32* libsfra_ti_hal_get_adapter(void);

#ifdef __cplusplus
}
#endif

#endif

libsfra_ti_hal.c

c
#include "libsfra_ti_hal.h"
#include <string.h>

// 静态适配器实例
static SFRA_F32 g_sfra_adapter;
static sfra_t *g_libsfra = NULL;

// 标志，用于检测 start 边沿
static int16_t g_last_start = 0;

// 需要同步的参数（上位机通过命令修改）
static float32_t g_last_amplitude;

// 内部函数：同步 libsfra 参数
static void sync_parameters(void) {

    if (g_sfra_adapter.amplitude != g_last_amplitude) {
        g_last_amplitude = g_sfra_adapter.amplitude;
    }

    if(g_sfra_adapter.freqStart != g_libsfra->config.freqStart){
        g_libsfra->config.freqStart = g_sfra_adapter.freqStart;
    }

    if(g_sfra_adapter.freqStep != g_libsfra->config.freqStep){
        g_libsfra->config.freqStep = g_sfra_adapter.freqStep;
    }

}

// 检查 start 标志并启动扫频
static void check_start_flag(void) {

    if (g_sfra_adapter.start == 1 && g_last_start == 0) {
        sfra_start(g_libsfra);
        g_sfra_adapter.start = 0;   // 清除，避免重复触发
    }
    g_last_start = g_sfra_adapter.start;
}

// 更新状态和频率索引
static void update_status(void) {

    g_sfra_adapter.freqIndex = g_libsfra->internal_state.freqIndex;

    if (sfra_is_running(g_libsfra)) {
        g_sfra_adapter.status = 1;   // 运行中
    } else if (sfra_is_done(g_libsfra)) {
        g_sfra_adapter.status = 2;   // 完成
        sfra_clear_done(g_libsfra);
    } else {
        g_sfra_adapter.status = 0;   // 空闲
    }
}



// 注入函数，返回 ref + 扰动
float SFRA_F32_inject(float ref) {

    float perturb = sfra_inject(g_libsfra);   // 返回 -1..1
    return ref + g_sfra_adapter.amplitude * perturb;
}

// 收集函数
void SFRA_F32_collect(float *control_output, float *feedback) {

    sfra_monitor(g_libsfra, *control_output, *feedback);
}

// 后台任务
void SFRA_F32_runBackgroundTask(SFRA_F32 *obj) {
    (void)obj;  // 不使用参数，直接用全局
    sync_parameters();
    check_start_flag();
    sfra_background_task(g_libsfra);
    update_status();
}

// ------------------------------------------------------------
// 初始化适配器
// ------------------------------------------------------------
void libsfra_ti_hal_init(sfra_t *libsfra,
                        float32_t isrFrequency,
                        float32_t injectionAmplitude,
                        int16_t noFreqPoints,
                        float32_t fraSweepStartFreq,
                        float32_t freqStep,
                        float32_t *h_magVect,
                        float32_t *h_phaseVect,
                        float32_t *gh_magVect,
                        float32_t *gh_phaseVect,
                        float32_t *cl_magVect,
                        float32_t *cl_phaseVect,
                        float32_t *freqVect
                        )
{
    g_libsfra = libsfra;
    g_libsfra->config.isrFreq = isrFrequency;
    g_libsfra->config.freqStart = fraSweepStartFreq;
    g_libsfra->config.freqStep = freqStep;
    g_libsfra->config.vecLength = noFreqPoints;

    g_libsfra->results.freqVect = freqVect;
    g_libsfra->results.magnitudeVect = h_magVect;
    g_libsfra->results.phaseVect = h_phaseVect;



    // 清空适配器结构体
    memset(&g_sfra_adapter, 0, sizeof(SFRA_F32));

    // 配置指针
    g_sfra_adapter.freqVect    = freqVect;
    g_sfra_adapter.h_magVect   = h_magVect;
    g_sfra_adapter.h_phaseVect = h_phaseVect;
    // H(s) 和 G(s)H(s) 的数据存储在同一个数组中
    g_sfra_adapter.gh_magVect  = h_magVect;
    g_sfra_adapter.gh_phaseVect= h_phaseVect;
    g_sfra_adapter.cl_magVect  = cl_magVect;
    g_sfra_adapter.cl_phaseVect= cl_phaseVect;

    g_sfra_adapter.vecLength   = noFreqPoints;
    g_sfra_adapter.isrFreq     = isrFrequency;
    g_sfra_adapter.amplitude   = injectionAmplitude;
    g_sfra_adapter.freqStart   = fraSweepStartFreq;
    g_sfra_adapter.freqStep    = freqStep;
    g_sfra_adapter.speed       = 1;   // 默认速度
    g_sfra_adapter.storeH      = 1;   // 存储 plant 数据
    g_sfra_adapter.storeGH     = 0;
    g_sfra_adapter.storeCL     = 0;

    g_sfra_adapter.start   = 0;
    g_sfra_adapter.state   = 0;
    g_sfra_adapter.status  = 0;
    g_sfra_adapter.freqIndex = 0;

    // 同步内部影子变量
    g_last_amplitude = injectionAmplitude;
    g_last_start = 0;
}

SFRA_F32* libsfra_ti_hal_get_adapter(void) {
    return &g_sfra_adapter;
}

注

由于LIBSFRA只能计算out/in的传函，所以只能用于测量功率级H(s)，无法直接测量开环传函G(s)H(s)。这里将TI的SFRA中的G(s)H(s)也指向g_libsfra->results。

有了这个兼容层，LIBSFRA用法就和TI的差不多了。
初始化：

c
// sfra变量定义
SFRA_F32 ti_sfra;

#define CONTROL_ISR_FREQUENCY ((float32_t)100 * 1000)  // 100KHz

#define SFRA_ISR_FREQ   CONTROL_ISR_FREQUENCY
#define SFRA_FREQ_START 10
//
// SFRA step Multiply = 10^(1/No of steps per decade(40))
//
#define SFRA_FREQ_STEP_MULTIPLY (float32_t)1.584893192461113
#define SFRA_AMPLITUDE (float32_t)0.1
#define SFRA_FREQ_LENGTH 100

float32_t plantMagVect[SFRA_FREQ_LENGTH];
float32_t plantPhaseVect[SFRA_FREQ_LENGTH];
float32_t olMagVect[SFRA_FREQ_LENGTH];
float32_t olPhaseVect[SFRA_FREQ_LENGTH];
float32_t clMagVect[SFRA_FREQ_LENGTH];
float32_t clPhaseVect[SFRA_FREQ_LENGTH];
float32_t freqVect[SFRA_FREQ_LENGTH];
//
//extern to access tables in ROM
//
extern long FPUsinTable[];


// 通信串口，LED
#define SFRA_GUI_SCI_BASE SCIA_BASE
#define SFRA_GUI_VBUS_CLK DEVICE_LSPCLK_FREQ
#define SFRA_GUI_SCI_BAUDRATE 115200
#define SFRA_GUI_SCIRX_GPIO 43
#define SFRA_GUI_SCITX_GPIO 42
#define SFRA_GUI_SCIRX_GPIO_PIN_CONFIG GPIO_43_SCIRXDA
#define SFRA_GUI_SCITX_GPIO_PIN_CONFIG GPIO_42_SCITXDA

#define SFRA_GUI_LED_INDICATOR 1
#define SFRA_GUI_LED_GPIO 31
#define SFRA_GUI_LED_GPIO_PIN_CONFIG GPIO_31_GPIO31


// hal层变量
sfra_t hal_sfra;

void sfra_init()
{
    // 初始化 HAL 适配层
    libsfra_ti_hal_init(&hal_sfra,
                        SFRA_ISR_FREQ,
                        SFRA_AMPLITUDE,
                        SFRA_FREQ_LENGTH,
                        SFRA_FREQ_START,
                        SFRA_FREQ_STEP_MULTIPLY,
                        plantMagVect,
                        plantPhaseVect,
                        olMagVect,
                        olPhaseVect,
                        clMagVect,
                        clPhaseVect,
                        freqVect);
    SFRA_GUI_config(SFRA_GUI_SCI_BASE,
                    SFRA_GUI_VBUS_CLK,
                    SFRA_GUI_SCI_BAUDRATE,
                    SFRA_GUI_SCIRX_GPIO,
                    SFRA_GUI_SCIRX_GPIO_PIN_CONFIG,
                    SFRA_GUI_SCITX_GPIO,
                    SFRA_GUI_SCITX_GPIO_PIN_CONFIG,
                    SFRA_GUI_LED_INDICATOR,
                    SFRA_GUI_LED_GPIO,
                    SFRA_GUI_LED_GPIO_PIN_CONFIG,
                    libsfra_ti_hal_get_adapter(),
                    SFRA_GUI_PLOT_GH_H);
}

后台任务：

c
void sfra_task_run()
{
    DEVICE_DELAY_US(1.0f *1000);

    SFRA_F32_runBackgroundTask(libsfra_ti_hal_get_adapter());
    SFRA_GUI_runSerialHostComms(libsfra_ti_hal_get_adapter());
}

中断：

c
__interrupt void TIMER0_ISR()
{
    static float32_t input_dc = 0.8f;
    float32_t plant_input;
    float32_t plant_output;

    plant_input = SFRA_F32_inject(input_dc);

    // 直通，用于测试SFRA，plant扫描结果应为0°，0db
    // plant_output = plant_input;

    plant_output = LowPassFilter_Run(&lowPass_test, plant_input);

    SFRA_F32_collect(&plant_input, &plant_output);

    Interrupt_clearACKGroup(INTERRUPT_ACK_GROUP1);
}

此时用到的文件为

上位机连接测试

设置好端口和波特率，连接上SFRA GUI，Plant扫频结果如下：

此时的Open Loop结果和Plant一样：

所以这样强兼之后就只能用来扫描功率级H(s)了。不过还有一点好处就是，LIBSFRA生成频率向量采用的是扫完一个频点再计算下个频点，这样上位机左侧更改的参数就能正确同步到实际扫频配置中了。

更进一步？

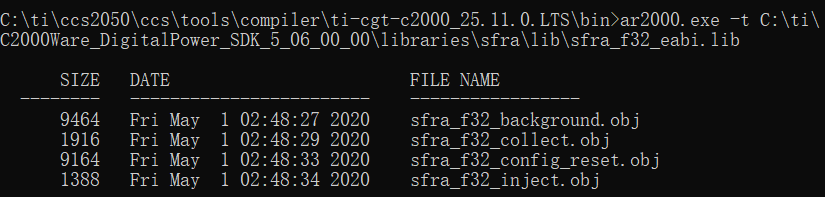

假如你一不小心打开CMD，脸滚键盘不小心打出来一串命令

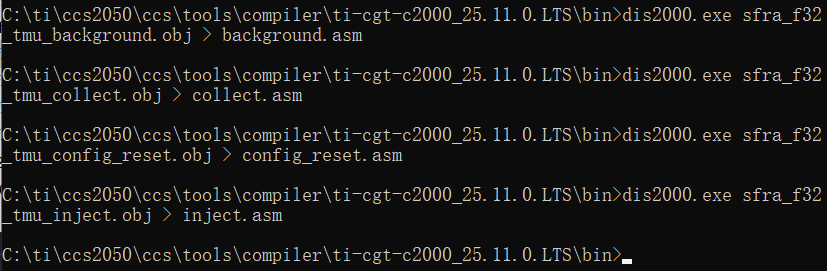

再一不小心就能得到汇编文件

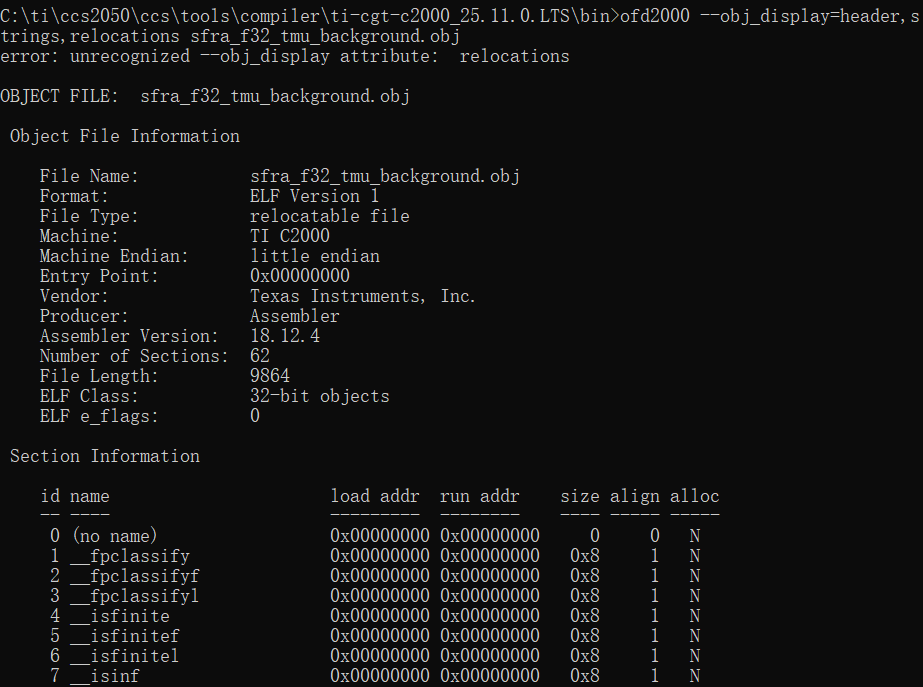

最不小心的是搞出来了符号表和重定位信息

然后把这些莫名其妙冒出来的文件给AL大人，就能获得一个sfra_f32.c

聪明的你把sfra_f32_tmu_eabi.lib删了，换成sfra_f32.c。
咦，竟然能编译过去。
GUI软件自己突然跑起来了，结果如下：

这次仍然扫描的是10kHz的LP。上面是Plant的结果，下面是Open Lopp(此时的Open Loop结果没有实际意义，这里只用作比较)；左侧是sfra_f32_tmu_eabi.lib跑出来的结果，右边是sfra_f32.c的结果。看得出来，在奈奎斯特频率之前，二者基本一致。
这里还让ai修复了上位机数据同步失败的特性，上位机更改数据后会立即更新相应参数。

移植到别的平台

如果要移植到别的平台，需要关注的只有sfra_gui_scicomms_driverlib.c中与串口和GPIO有关的函数，然后根据平台特性自行实现。

c
/* SCI 模块接口 */
void SCI_setConfig(uint32_t sci_base, uint32_t vbus_clk, uint32_t baudrate,
                   uint16_t config);
void SCI_enableModule(uint32_t sci_base);
void SCI_performSoftwareReset(uint32_t sci_base);
void SCI_clearInterruptStatus(uint32_t sci_base, uint16_t flags);
void SCI_enableInterrupt(uint32_t sci_base, uint16_t flags);
void SCI_disableLoopback(uint32_t sci_base);
void SCI_writeCharBlockingNonFIFO(uint32_t sci_base, uint8_t data);
uint16_t SCI_getRxStatus(uint32_t sci_base);
uint8_t SCI_readCharBlockingNonFIFO(uint32_t sci_base);
uint16_t SCI_isTransmitterBusy(uint32_t sci_base);

/* GPIO 接口 */
void GPIO_setPinConfig(uint32_t pinConfig);
void GPIO_setDirectionMode(uint32_t gpio_pin, uint16_t mode);
void GPIO_setQualificationMode(uint32_t gpio_pin, uint16_t qual);
void GPIO_togglePin(uint32_t gpio_pin);

最后附上神秘链接：SFRA_F32

参考

SPRUIK4A
LIBSFRA
TMS320F28035软件频率响应分析仪（SFRA）的使用
 4.1 SFRA软件分析 - 工作原理
 你还在盲调PI参数吗？SFRA加速你的调试进度！
